Prolific PL2303 HX USB TTL UART RS232 serial Konverter Adapter

Prolific PL2303HX Converter © androegg

PL2303HX Converter Pinout © androegg

PL2303HX Wireing © androegg

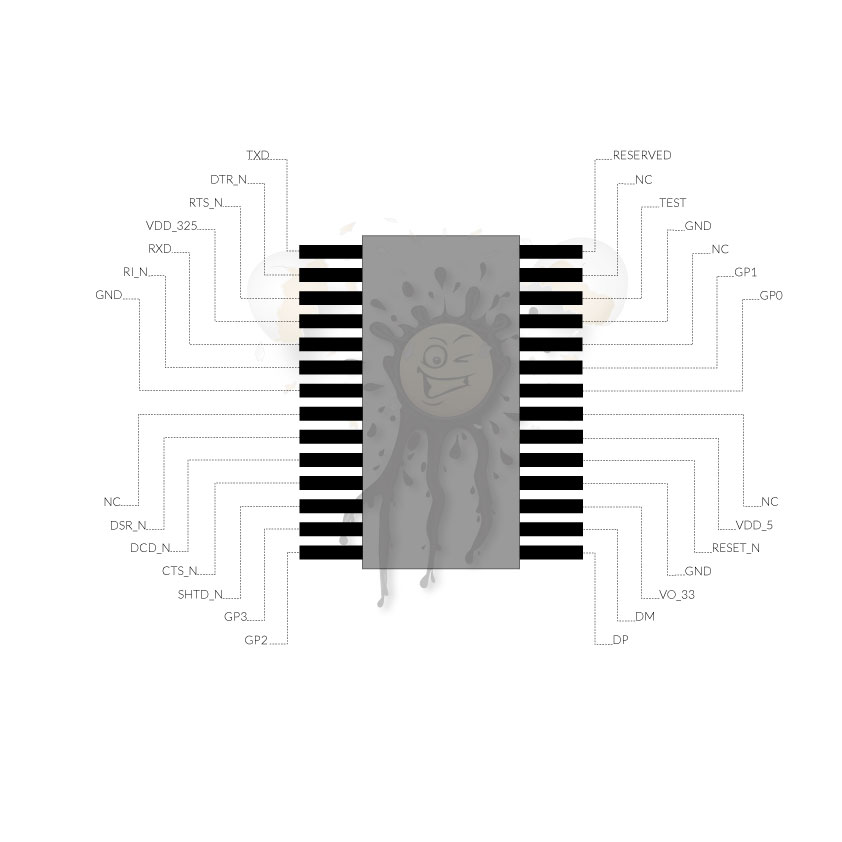

PL2303HX Chip Pinout © androegg

Das USB TTL Konverter basiert auf dem Prolific PL2303HX.

3,3V und 5V Versorgungsspannung

Der Prolific PL2303 USB TTL Konverter ist eine MCU basierende Schnittstelle um über USB 2.0 serielle Protokolle zu übertragen.

Zu beachten:

Der PL2303HX ist optimiert für Windows basierende Betriebssysteme.

verfügbare WIndows Treiber:
• Windows XP
• Windows2000
• Windows 7, 8 (kompatibel für Versionen bis Windows 10)
• Windows CE 4.2, CE 5.0, CE 6.0
• Windows Embedded

Zusätzlich sind folgende Treiber verfügbar:
• Java
• Linux bis Kernel 2.4.3
• Max OS X bis Mountain Lion

The USB TTL Converter is based on Prolific PL2303HX.

3.3V and 5V Rail Voltage

The Prolific PL2303 USB TTL Converter generates a virtual serial Port for transfer serial Data thru an USB Interface.

Notes:

The PL2303HX is optimized for Windows based Operating Systems:

available WIndows Driver:
• Windows XP
• Windows2000
• Windows 7, 8 (up to Windows 10)
• Windows CE 4.2, CE 5.0, CE 6.0
• Windows Embedded

Additionally Driver as follows available:
• Java
• Linux bis Kernel 2.4.3
• Max OS X bis Mountain Lion

PL2303 HX USB TTL Features:

• provides a virtual serial port over USB 2.0 port
• full speed 2.0 USB interface
• based on Prolific PL2303HX
• supports baud rates from 75 bps up to 2 Mbps
• Clock-frequency typ. 12 MHz.
• USB A Connector (male)
• supports operating systems as follows:
  • Linux up to Kernel 2.4.31
  • Mac OSX up to OS X Mountain Lion
  • Windows XP, 2000, 7, 8 Vista
  • Windows CE 4.2, CE 5.0, CE 6.0 Windows Embedded 7
• rail voltage
  • 5V directly USB supported
  • 3.3V in active mode
• USB Load Mode
  • low power 100mA
  • high power 500mA
