USB TTL Konverter PL2303 von Prolific

Prolific PL2303 USB TTL Konverter
Prolific PL2303 HX USB TTL Konverter

Der Prolific PL2303 USB TTL Konverter ist eine MCU basierende Schnittstelle um über USB 2.0 serielle Protokolle zu übertragen. Typischerweise für USB TTL Konverter wird dabei eine virtuelle, serielle / RS232 Schnittstelle generiert. Der PL2303 unterstützt dabei sowohl 5 Volt als auch eine 3,3 Volt Ausgangsspannung zur Versorgung RS232 und serieller Endgeräte. Im Vergleich zum CH340 USB TTL Konverter wird dabei die 5 Volt Versorgung direkt durchgeschliffen, sodass bis zu 500 mA bereitgestellt werden. Auch verfügt der PL2303 über einen integrierten 3,3 Volt Spannungsregler.

Dabei gilt zu beachten das der PL2303 lediglich, direkt im Schnittstellenbetrieb auf dem 3,3 Volt Ausgang eine Spannung ausgibt.



Prolific PL2303 Treiber

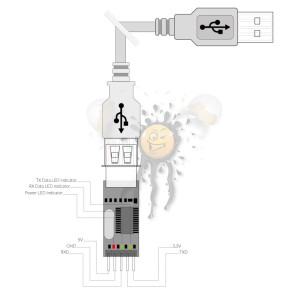

Prolific PL2303 HX TTL Konverter Pinout

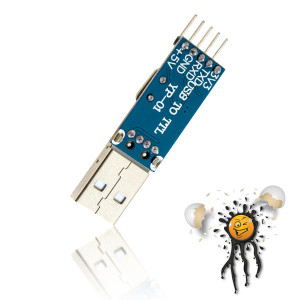

Prolific PL2303 USB TTL Rückseite

Der PL2303 wurde für Windows Betriebssysteme optimiert, diesbezüglich gibt es im Bezug der Windows Umgebung eine Vielzahl an verfügbaren Treiber:

  • Windows XP
  • Windows2000
  • Windows 7, 8 (kompatibel für Versionen bis Windows 10)

Hier gibt es den aktuellen Treiber sowie Informationen für den PL2303 USB TTL Konverter.

Bei dem Einsatz anderer Betriebssystem wie beispielsweise Mac OS X, sowie Linux werden seitens Prolific lediglich Treiber bis folgende Versionen angeboten:

  • Linux bis Kernel 2.4.3
  • Max OS X bis Mountain Lion

Für Linux Betriebssysteme ab 2.5 sowie bei Mac OS X ab Version 10.9 sind lediglich Treiber von Drittanbietern verfügbar. Diesbezüglich empfiehlt sich für den Einsatz unter Linux und Mac OS X Betriebssysteme vorzugsweise der CH340 USB TTL Konverter.

Ferner ist eine Treiberversion unter Java, vorzugsweise für Android OS verfügbar.

Prolific PL2303 Datenblatt

Prolific PL2303HX Anschlussschema
Prolific PL2303HX Anschlussschema

Unser aktuelles PL2303 Datenblatt beinhaltet neben den grundlegenden technischen Daten zusätzlich Informationen zur PL2303HX Chip – Pinbelegung. Dies ist insbesondere hilfreich insofern man erweiterte Protokolle wie beispielsweise

  • DTR
  • RTS
  • DSR
  • DCD
  • CTS

benötigt.

Ferner ist unserem PL2303 Datenblatt zusätzlich ein übersichtliches Anschlussschema, nebst Pinbelegung angehängt.

Hier geht es zum Download des PL2303 Datenblatt  Prolific 2303HX USB TTL Konverter Datenblatt (902 Downloads )
