Das ESP8266 Netzteil für jedwede IoT Anwendung geeignet

Jedes ESP8266 WLan Modul kann lediglich Eingangsspannungen zwischen 3,0 bis 3,6 Volt verarbeiten und ist somit nicht 5 Volt tolerant. Bedingt durch seinen geringen Energiebedarf kann der ESP8266 nur geringe Schaltleistungen, bzw. Signalleistungen ausgeben. Diesbezüglich müssen die eigentlichen Signale durch entsprechende, externe Schaltungen, mittels externem Netzteil realisiert werden. Zwar findet man in unzähligen Foren die Spannungsversorgung realisiert direkt durch einen USB TTL Konverter, aus praktischer Erfahrung ist hiervon jedoch abzuraten.

  1. Im späteren Einsatz erfolgt der Betrieb eines ESP8266 WLan Modul typischerweise nicht über einen USB TTL Konverter sondern direkt über WLan, somit bedarf es stets einem entsprechenden Netzteil
  2. Die durch USB TTL Konverter bereitgestellte Leistung meist nicht ausreicht
Standard Anschluss eines ESP8266
Standard Anschluss eines ESP8266

Letzteres führt zu dem oft erwähntem Problem einer fehlerhaften UART / seriellen Kommunikation. Denn jedes original AI Thinker WLan Modul ist im Auslieferungszustand bereits voll betriebsbereit. Das heißt sobald das WLan Modul mit Spannung versorgt wird werden je nach WLan Modul min. 250mA benötigt. Beim UART Datentransfer kommt zusätzlich der Leistungsbedarf für das Datensignal selbst, als auch für Signalgeber (LED’s) des AI Thinker WLan Moduls, als auch die LED’s des USB TTL Konverters hinzu.

Im Internet findet man häufig den Hinweis das man das Beschreiben nur oft genug ausführen muss, irgendwann klappt das dann schon. Dies erweckt den Anschein ein ESP8266 sei instabil, aber genau das Gegenteil ist der Fall, wird ein ESP8266 mit der benötigten Peripherie betreiben arbeitet es absolut exakt und zuverlässig!

Das ESP8266 Netzteil im 3,3 Volt Betrieb

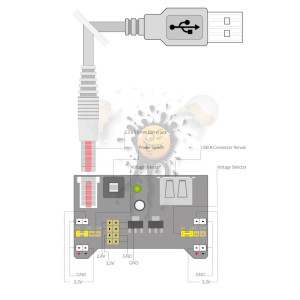

Netzteil im ESP8266 Modus
Netzteil im ESP8266 Modus

Diesbezüglich sollte man stets ein WLan Modul mit dem geeigneten Netzteil betreiben. Die günstigste Lösung ist dabei das ESP8266 Netzteil direkt über die USB Schnittstelle zu betreiben. In diesem Modus gibt das ESP8266 Netzteil über den 5V Ausgang exakt 3,3 Volt mit einer ausreichenden Stromstärke von 700mA aus. Der 3,3 Volt Ausgang des ESP8266 Netzteil gibt dabei eine Spannung von 2,4 Volt aus was wiederum weitere Vorzüge hat. Beispielsweise kann mittels dem ESP8266 Netzteil, teils unter Verwendung mit entsprechenden Widerständen das gesamte Spektrum typischer LED’s abgedeckt werden:

  • Infrarot LED 1,2 – 1,8 Volt (typ. 1,3 Volt)
  • rote LED 1,6 – 2,2 Volt
  • gelbe und grüne LED 1,9 – 2,5 Volt
  • blaue und weiße LED 2,7 – 3,5 Volt

Das ESP8266 Netzteil inklusive USB A Stecker auf 5,5 x 2,1 mm Hohlstecker ist bereits für unter 6 Euro im Online Handel verfügbar.

Das ESP8266 Netzteil im 5 und 3,3 Volt Betrieb

Netzteil im MB102 Modus
Netzteil im MB102 Modus

Benötigt man zum Betrieb anderer Komponenten die Spannungen im Bereich zwischen 3,3 Volt und Volt liegen, so muss die Eingangsspannung des ESP8266 Netzteil entsprechend angehoben werden. Hierzu bedarf es lediglich einem entsprechendem externen Netzteil, beispielsweise in Form eines typischen Steckernetzteil. Das ESP8266 Netzteil verarbeitet für den 5 Volt / 3,3 Volt Betrieb Eingangsspannungen zwischen 6,5 Volt bis 12 Volt. Das Steckernetzteil sollte somit folgende Spezifikationen vorweisen:

  • Ausgangsspannung zwischen 6,5 Volt bis max. 12 Volt
  • Ausgangsstrom 1000mA / 1 A
  • 5,5 x 2,1 mm Hohlstecker

Möchte man sich jedoch das externe Netzteil sparen, kann man zur 5 Volt Versorgung auch auf den ESP8266 USB TTL Konverter zurückgreifen. Informationen zum richtigen Einsatz eines ESP8266 USB TTL Konverter gibt es hier.
