Arduino Laser Distanz Näherung ToF Time of Flight I2C Sensor VL6180 ESP8266

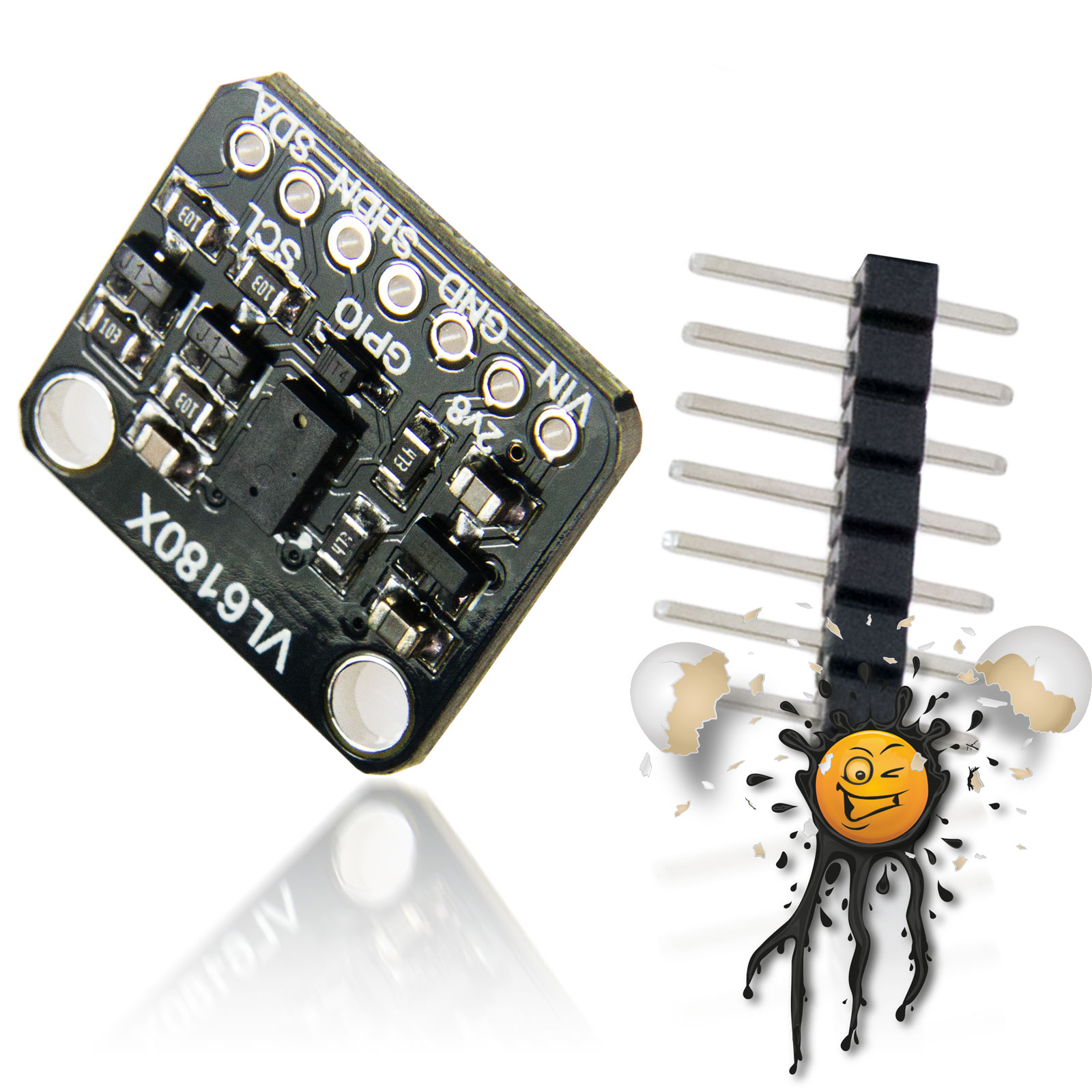

Distance Time-of-Flight Sensor VL6180 incl. Pinheader © androegg

VL6180 850nm Distance Time-of-Flight Sensor Module © androegg

Distance Time-of-Flight Sensor Module © androegg

Das VL6180 Distanzsensor Modul bestehend aus

• 1 Stück VL6180 Distanzsensor Modul
• Pinleiste

Der VL6180 Distanzsensor ist ein Time-of-Flight (ToF) Sensor basierend auf dem VL6180 von STMicroelectronic. Der VL6180 Distanzsensor ist optimiert für eine Distanzbestimmung im Bereich von 5 bis zu 100 mm (400mm max.).

Im Vergleich zum VL53L0X (nIR 840nm) emitiert der VL6180 850 nm. Diesbezüglich verfügt der VL6180 über eine Umgebungslichtsensorik (ALS). Der VL6180 eignet sich als

• Gestiksensor
• typischer Distanzsensor für Robotik
• Level- und Füllstands- messungen
• Bewegungssensor
• usw.

850nm Distanz ToF Sensor Modul

Die Datenausgabedes VL6180 Sensor Moduls erfolgt mittels I2C-Schnittstelle.

• 1 pcs. VL6180 Sensor Module
• Pinheader

The VL6180 Distance Sensor is a Time-of-Flight Sensor based on VL6180 IC from STMicroelectronic. The VL6180 Time-of-Flight Sensor is optimized for a Distance range from 5 to 100 mm (400 mm max.)

Compared to the VL53L0X the VL6180 uses 850 nm laser radition. The VL6180 has also ALS (Ambient Light Sensor) functionality from 0 – 100 klux. The VL6180 is perfect for

• Gesture Detection
• typical distance Sensor
• Level Detection
• Motion Sensor
• etc.

Applications.

The VL6180 Sensor Module features an I2C interface for communication with a micro-controller.

850nm Distance ToF Sensor Module

The VL6180 Sensor Module features an I2C interface for communication with a micro-controller.

VL6180 Distance Time-of-Flight Module Features:

• Working Voltage: 3V – 5V
• Detection Range / Distance: from 5mm up to 100 mm / max. 400 mm
  Ranging beyond 100mm is dependent on target reflectance and external conditions (ambient light level, temperature, voltage)
• Ambient light sensor:
  • < 1 Lux up to 100 kLux
  • 16-bit output
  • 8 manual gain settings
• Sensor Wavelength: 850nm
• Interface: I2C address 0x29 (7-bit)
• Additional Features Interfaces:
  • Interrupt Output GPIO
• Operating Modes:
  • Modes 1 and 2 are single-shot range and ALS measurements.
  • Modes 3 and 4 are continuous range and ALS operation.
  • Mode 5 allows both ALS and range measurements to be scheduled at regular intervals. The ALS measurement is completed first immediately followed by a range measurement
