TCA9548A PW548A I2C 8 Kanal Bus Erweiterung 2,5-5.5V

3,99

TCA9548A PW548A I2C 8 Kanal Bus Erweiterung 2,5-5.5V Arduino ESP8266 ARM STM

Lieferzeit: sofort

Nicht vorrätig

EAN Code 4260633298922 Artikelnummer: 283572922989 Kategorie: Schlagwörter: , , , , , ,

Beschreibung

TCA9548A PW548A I2C 8 Kanal Bus Erweiterung 2,5-5.5V Arduino ESP8266 ARM STM

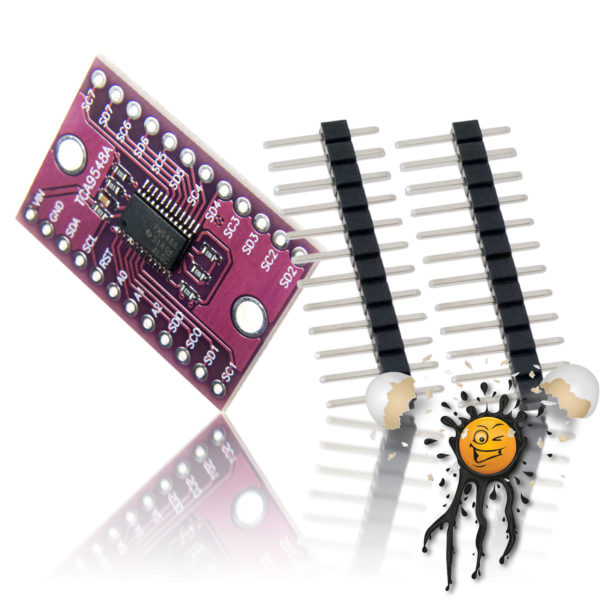

TCA9548A 8 channel I2C Expansion Board incl. Pinheader © androegg

TCA9548A 8 channel I2C Expansion 2.5V – 5V Board © androegg

TCA9548A 8 channel I2C Expansion Board © androegg

Das 8 Kanal TCA9548A I2C Erweiterungsboard umfasst folgenden Lieferumfang

  • 1 Stück TCA9548A I2C 8 Kanal Erweiterungs Board
  • 2 Stück Pinleisten 12-polig



Das 8 Kanal TCA9548A I2C Erweiterungsboard basiert auf dem TCA9548A / PW548 von Texas Instruments und erlaubt eien einfache I2C Bus Erweiterung für beispielsweise

  • ESP8266
  • ESP32
  • ESP8285
  • ARM
  • STM
  • STC
  • Arduino
  • usw.



Der Spannungseingang (VCC) des TCA9548A dient neben der Spannungsversorgung zusätzlich zur Limitierung der maximalen Ausgangsspannung. Jeder Kanal des TCA9548A I2C Erweiterungsboard kann dabei mit unterschiedlichen Spannungen betrieben werden, sodass beispielsweise eine direkte Kommunikation zwischen 3,3V und 5V basierenden Bauteilen hergestellt werden kann.

Des Weiteren verfügt das TCA9548A I2C Erweiterungsboard über einen Reset Eingang.



The 8 Channel TCA9548A I2C Extension Board incl.

  • 1 pcs. TCA9548A I2C 8 channel Extensions Board
  • 2 pcs. Pinheader 12 Pins

The 8 Channel TCA9548A I2C Extension Board is based on TCA9548A / PW548 from Texas Instruments and is perefct to extend typical MCU’s such as

  • ESP8266
  • ESP32
  • ESP8285
  • ARM
  • STM
  • STC
  • Arduino
  • etc.



The pass gates of the switches are constructed so that the VCC pin can be used to limit the maximum high voltage, which is passed by the TCA9548A. This allows the use of different bus voltages on each pair, so that 1.8-V or 2.5-V or 3.3-V parts can communicate with 5-V parts, without any additional protection.

The system master can reset the TCA9548A in the event of a timeout or other improper operation by asserting a low in the RESET input.

TCA9548A I2C Extension Board Features:

  • 1 to8 Bidirectional Translating Switches
  • I2C Bus and SMBus Compatible
  • Active-Low Reset Input
  • Address by Three Hardware Address Pins for Use of up to Eight Devices (0x70-0x77)
  • Channel Selection Via I2C Bus
  • Power-Up with All Switch Channels Deselected
  • Low rON Switches
  • Allows Voltage-Level Translation Between 2.5- V, 3.3-V, and 5-V Buses
  • Low Standby Current
  • Operating Power-Supply Voltage Range of 1.65 V to 5.5 V • 5-V-Tolerant Inputs
  • 400-kHz Fast I2C Bus
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • No Glitch on Power Up
  • Supports Hot Insertion
  • incl. 2 Pinheader 2.54 mm
  • Dimensions 32 * 16 * 3 mm (w/o Pins)
