CS5460A Leistungs Watt Sensor Power Energy Meter SPI Set

Energy Meter CS5460A Set © androegg

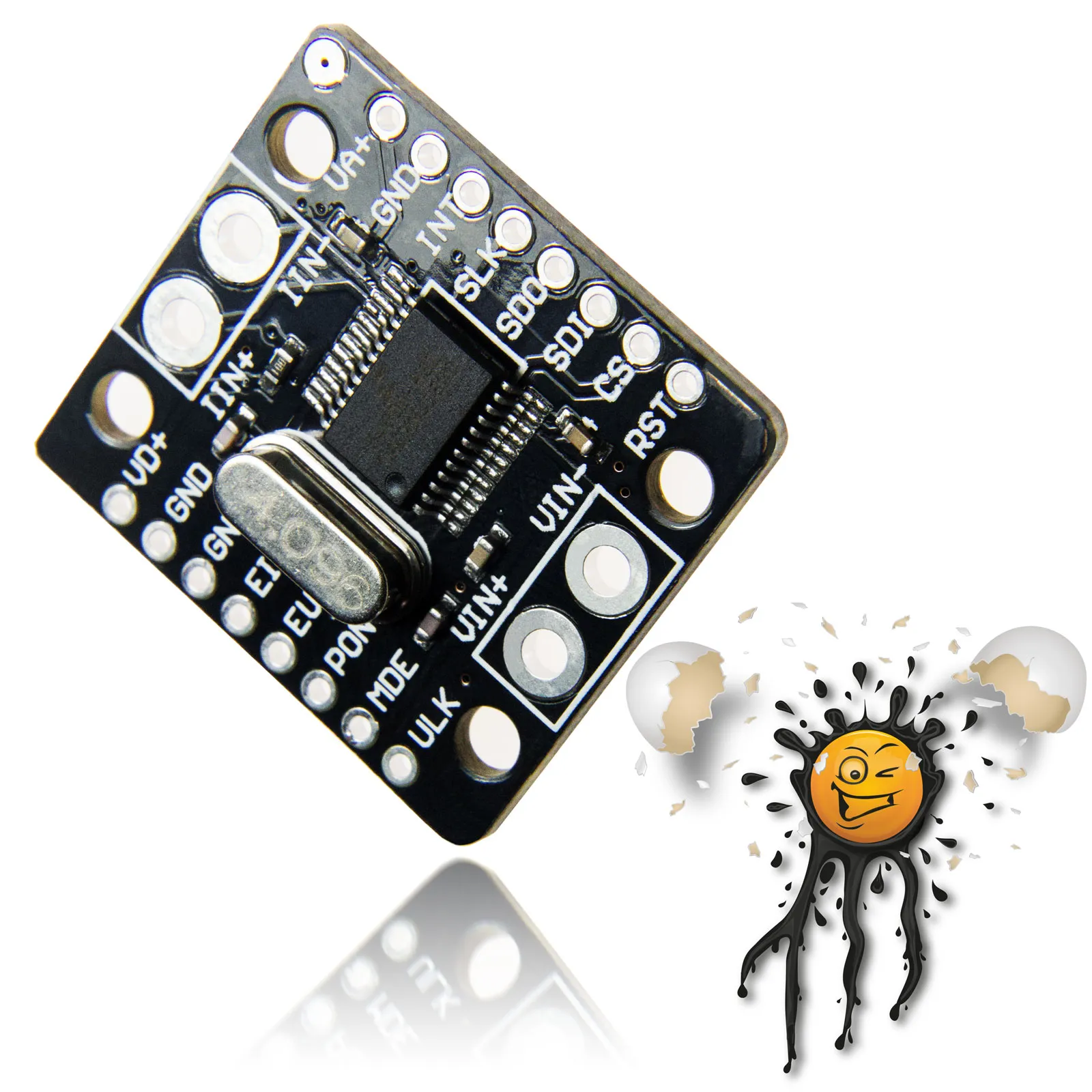

CS5460 Power Meter Sensor Module © androegg

CS5460 Power Meter Sensor Module © androegg

Das CS5460A Leistungssensor Set umfasst

• 1 Stück CS5460A Leistungssensor Modul
• 2 Stück Schraubklemmen
• 2 Stück Pinleisten 8-polig

Das Leistungssensor Modul basiert auf dem CS5460A IC von Cirrus Logic.

Der CS5460 verfügt über

• 2 ΔΣ Analog-to-Digital Konverter (ADC)
• mit Umrechnungsfunktion
• zur Ausgabe über eine serielle Schnittstelle

kombiniert in einem Chip.

Der CS5460A eignet sich zur Messung und Bestimmung von einphasigen, 2 oder 3 Draht Leistungsmessungen (IRMS und VRMS).

Zur Datenausgabe unterstützt der CS5460A

• SPI Schnittstelle zur Anbindung an eine MCU
• Signalausgabe in Frequenz proportional zur Energie EU / EI Pin

Leistungssensor Modul CS5460A

Zur Datenausgabe unterstützt der CS5460A

• SPI Schnittstelle zur Anbindung an eine MCU
• Signalausgabe in Frequenz proportional zur Energie EU / EI Pin

• 1 pcs. CS5460A Power Sensor Module
• 2 pcs. screw adapter
• 2 pcs. Pinheader

The Power Sensor is based on CS5460A IC from Cirrus Logic.

The CS5460 is a highly integrated ΔΣ Analog-to-Digital Converter (ADC) which combines

• two ΔΣ ADCs
• mit high speed power calculation functions
• a serial interface

on a single chip.

It is designed to accurately measure and calculate: Energy, Instantaneous Power, IRMS, and VRMS for single phase 2 or 3-wire power meter applications.

The CS5460 features

• a bi-directional serial interface for communication with a micro-controller
• a fixed-width programmable frequency output that is proportional to energy.

Power Sensor Module CS5460A

The CS5460 features

• a bi-directional serial interface for communication with a micro-controller
• a fixed-width programmable frequency output that is proportional to energy.

RM024 DUAL IR Sender Module Features:

• Energy Data Linearity: ±01% of Reading over 1000:1 Dynamic Range
• On-Chip Functions:
  • (Real) Energy
  • I ∗ V
  • IRMS VRMS
  • Energy-to-Pulse Conversion
  • Smart “Auto-boot” Mode from Serial EEPROM
  • Enables Use without mechanical Counter/Stepper Motor Driver
• Meets Accuracy Spec for IEC 687/1036, JIS
• Typical Power Consumption <12
• Interface Optimized for Shunt Sensor
• V vs. I Phase Compensation
• Ground-Referenced Signals with Single Supply
• On-chip 2.5 V Reference (MAX 60 /°C drift)
• Simple Three-wire Digital Serial Interface
• AC or DC system calibration
• In line with IEC687 / 1036, JIS industry standards
• A single-supply ground reference signal
• Watchdog Timer with a power monitor
• Power Supply Configurations VA+ = +5 V; VA- = 0 V; VD+ = +3.3 V to +5 V
