INA3221 3 Kanal Strom Current Spannung Voltage Leistungs Power I2C Sensor Set Arduino

INA3221 Current- Voltage- Sensor Module 6 items Set © androegg

INA3221 Current- Voltage- Sensor Module 6 items Set © androegg

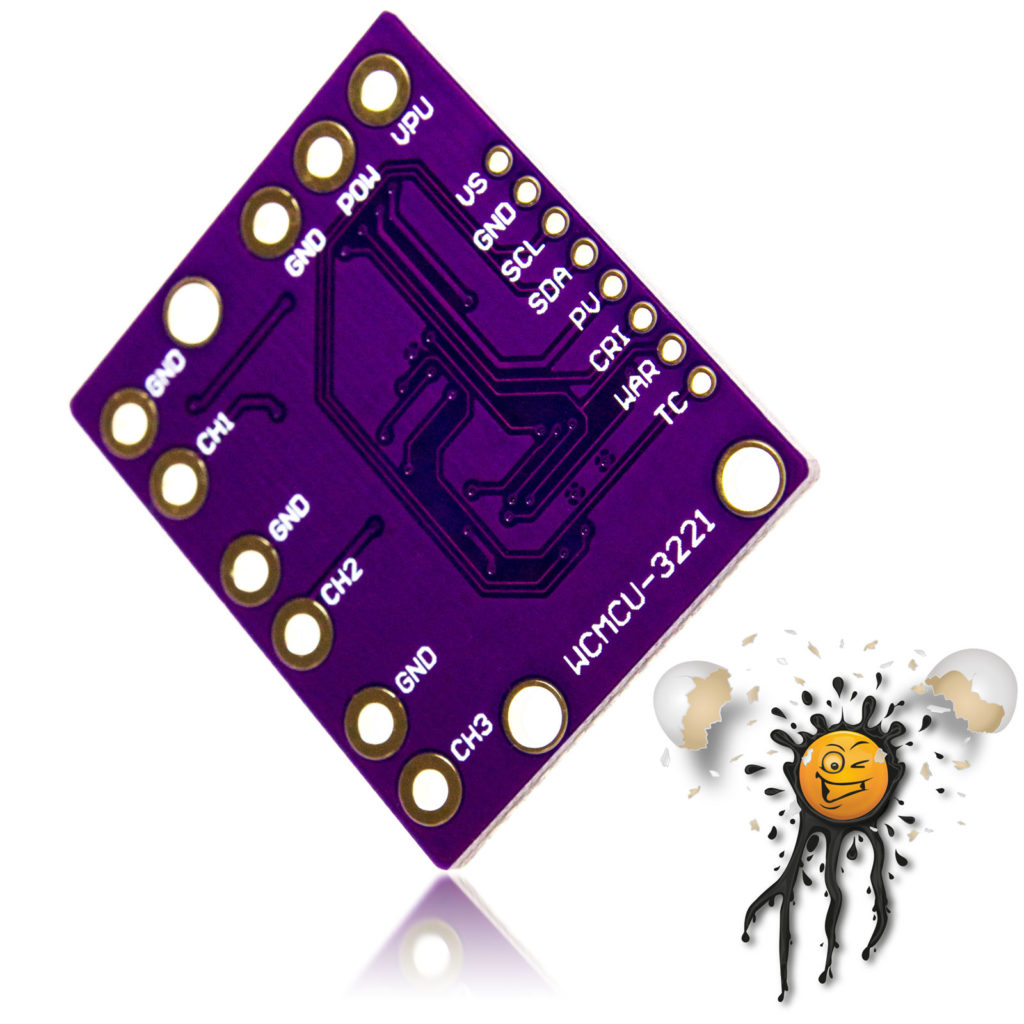

INA3221 3 channel DC Power Sensor Module Board © androegg

Der Lieferumfang des INA3221 3 Kanal Strom- Spannungs- Sensor Moduls beinhaltet

•  1 Stück INA3221 3 Kanal Sensor Board
• 1 Stück Pinleiste
• 1 Stück Schraubklemme 3-polig
• 3 Stück Schraubklemme 2-polig

Der Strom- Spannungs- Sensor basiert auf INA3221 von Texas Instruments. Der INA3221 erlaubt eine 3 Kanal Messung von

•  einer Spannung bis zu 26V
• einem Strom von bis zu ±3,2A

Das INA3221 Sensor Modul erlaubt Eingangsspannungen von 3 bis 5,5V und kann mit einer Vielzahl von MCU’s wie

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• uvm.

kombiniert werden.

3 Kanal Strom Spannungs Sensor

Die Signalausgabe des INA3221 erfolgt über die I2C Schnittstelle.

The INA3221 3 Channel Current- Voltage- Module Sensor incl.

•  1 piece INA3221 Sensor Board
• 1 piece Pin Header
• 1 piece screw connector 3-pole
• 3 pieces screw connector 2-pole

The Current- Voltage- Sensor is based INA3221 from Texas Instruments. The INA3221 supports 3 Channel

•  Voltage measurement up to 26V
• Current measurement up to ± 3.2A

The INA3221 uses a single 3- to 5.5-V power supply to operate in combination with

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• etc.

3 Channel current Voltage Sensor

The INA3221 Sensor Module is a current shunt and power monitor with an I2C interface.

INA3221 3 channel Current Voltage Sensor Features:

• Supply Voltage 3 – 5.5V
• Supply Current 350 µA (typ.)
• Reports 3 channel Current, Voltage, and Power
• incl.
  3 pcs. screw connector 2 pole
  2 pcs. screw connector 3 pole
  1 pcs. pin header
• 0.1 ohm 1% 2W current sense resistor
• Up to +26V target voltage
• Up to ±3.2A current measurement, with ±0.8mA resolution
• I2C Interface
