DSM501A Feinstaub- Dust Particle PM1-2.5 Sensor 2 x Out NodeMCU ESP8266 Set

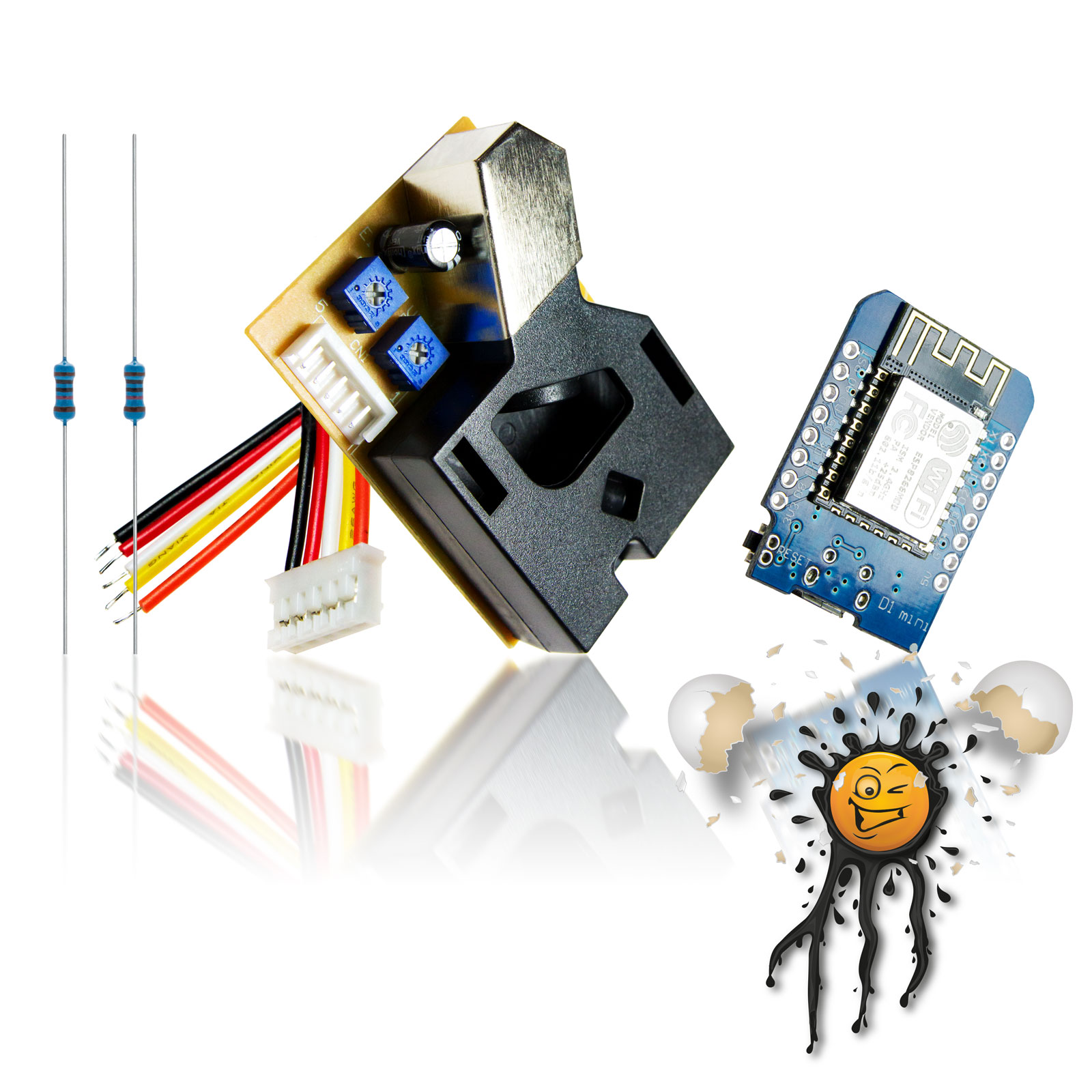

DSM501A Paricle Sensor Set incl. WeMos ESP-12F Module © androegg

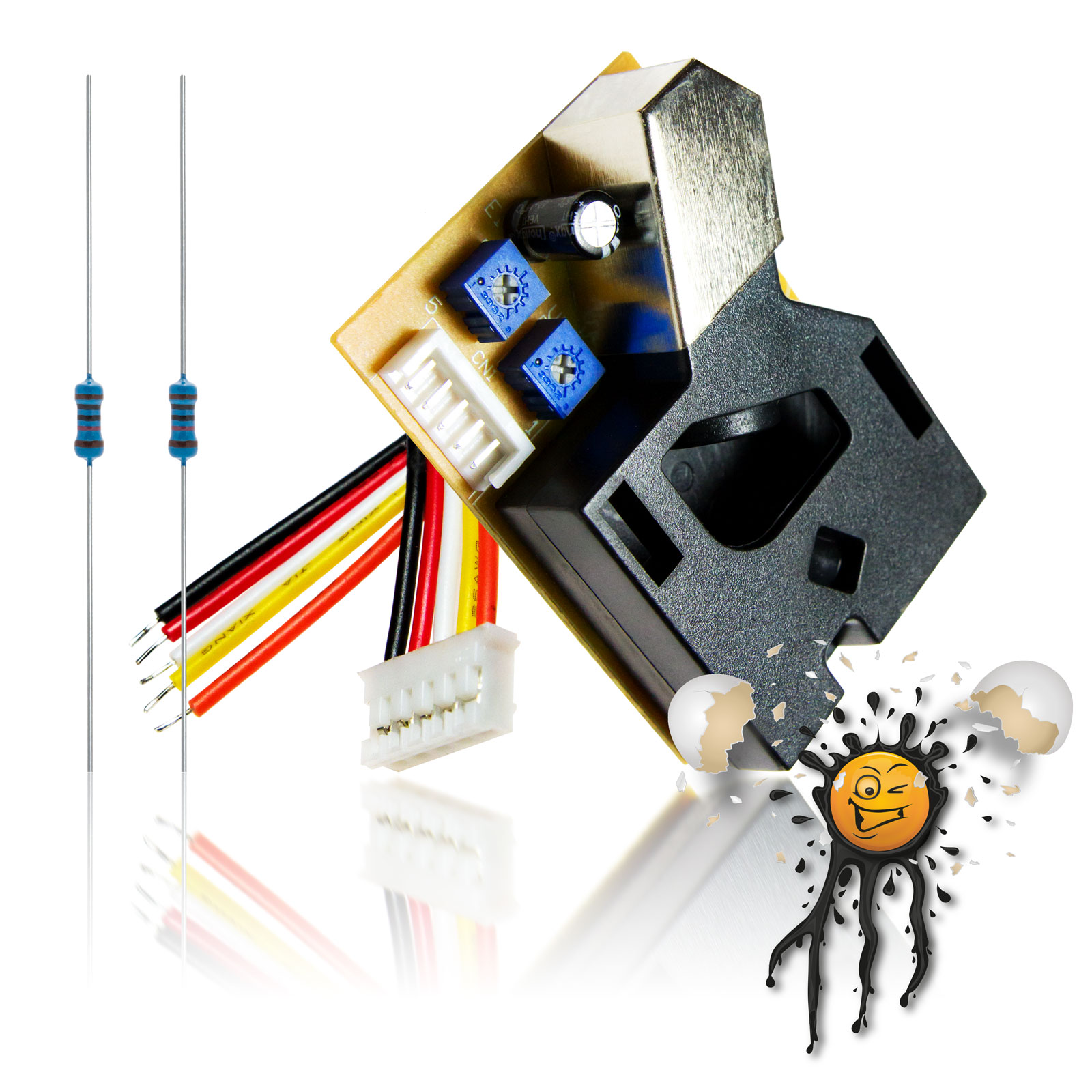

DSM501A Paricle Sensor Module incl. 5 core wire an Resistors © androegg

DSM501A Air Dust Paricle Sensor Module © androegg

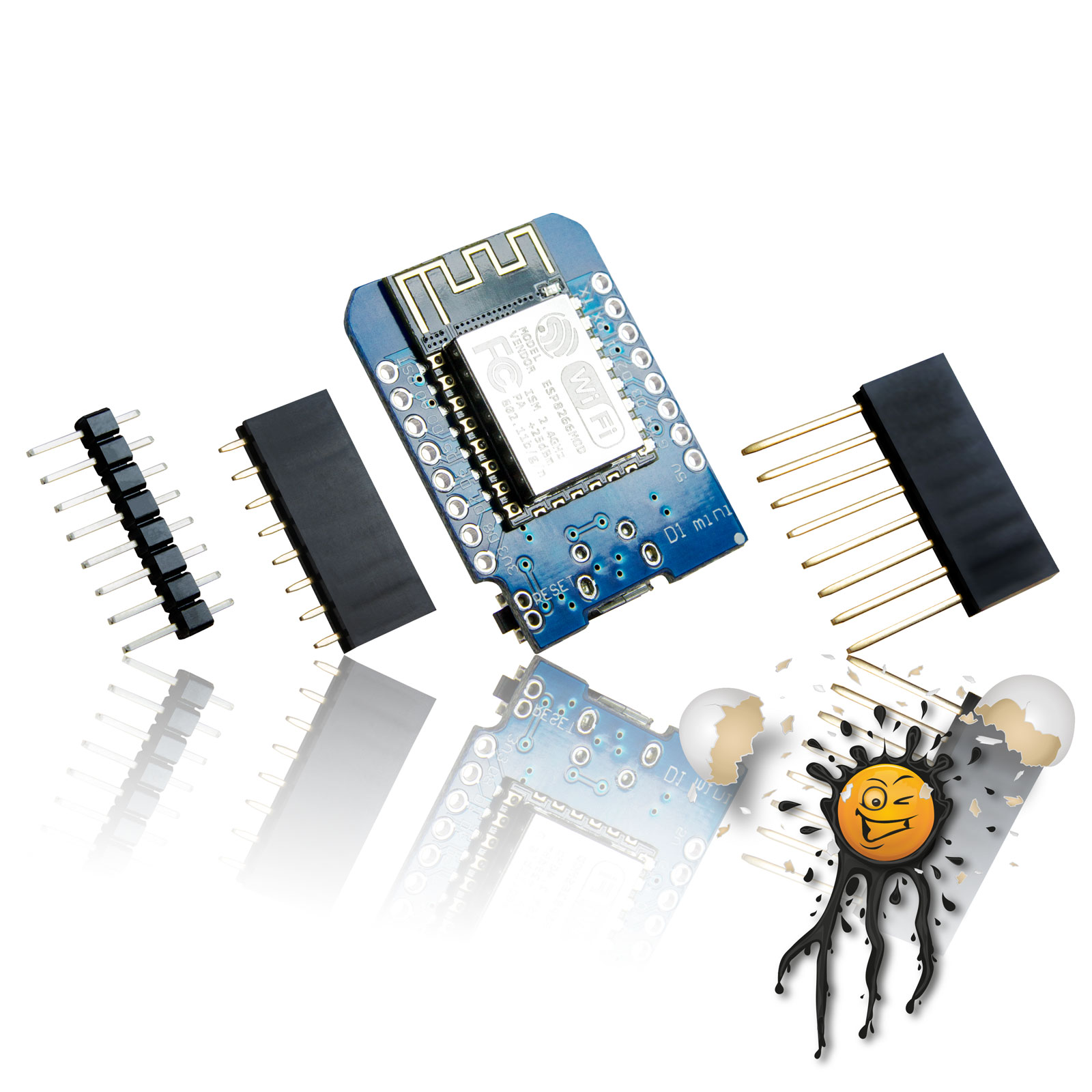

WeMos ESP8266 ESP-12F Module incl. Pin Header / Sockets © androegg

WeMos ESP8266 Module with USB Micro Connector 5V out © androegg

WeMos ESP8266 Module with CH340 USB TTL Converter © androegg

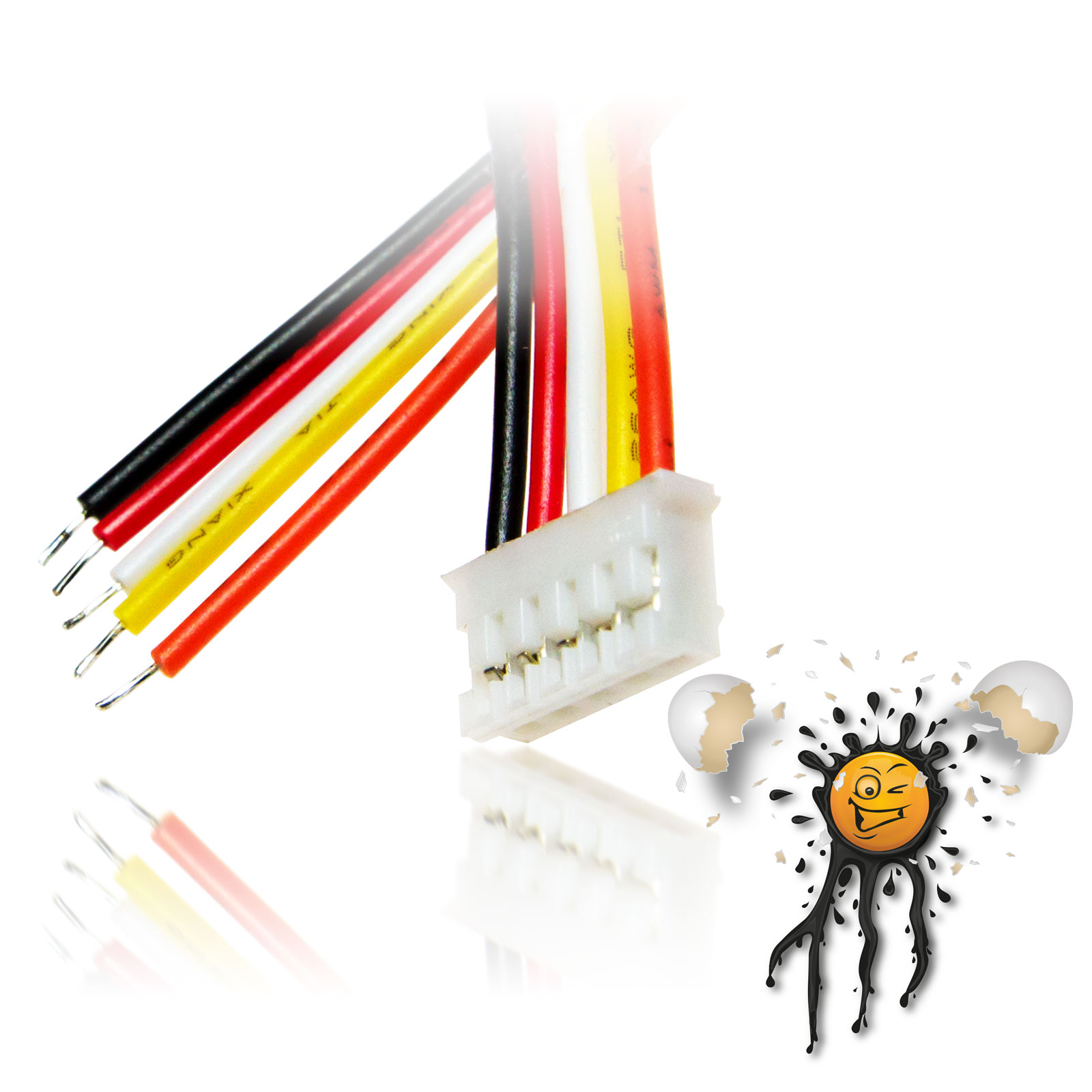

Particle Sensor 5 core wire 200 mm © androegg

Das DSM501A Feinstaub Sensor Set beinhaltet

• DSM501A Feinstaub Sensor mit WEMOS ESP8266 ESP-12F WiFi Modul (11-teilig) beinhaltet
  • 1 Stück WeMos D1 Modul
  • 2 Stück Pinleiste
  • 2 Stück Buchsenleiste lang
  • 2 Stück Buchsenleiste kurz

  1 Stück DSM501A Feinstaub Sensor Modul
  1 Stück Anschlusskabel 5-polig Gesamtlänge ca. 200 mm
  1 Stück 27KΩ Widerstand für Partikelgröße > 1,75 µm
  1 Stück 120KΩ Widerstand für Partikelgröße über 1 µm

Bedingt durch seinen 5V Ausgang eigent sich das WeMos D1 Modul ideal zur Anbindung des DSM501 Feinstaubsensors.

Bedingt durch seinen 5V Ausgang eigent sich das WeMos D1 Modul ideal zur Anbindung des DSM501 Feinstaubsensors.

Im Vergleich zu anderen Feinstaub Sensoren verfügt der DSM501A über 2 Signalausgänge.

• Vout 2 standard Ausgang festeglegt auf eine Partikelgröße von 2,5 µm
• Vout 1 einstellbarer Ausgang für Partikelgrößen > 1 µm bzw. Partikelgrößen > 1,75 µm

Der DSM501A basiert auf einer Infrarot Messung. Dabei wird mittels einem Heizwiderstand die Luftzirkulation innerhhalb des Sensorgehäuses unterstützt. Die abgegebene Infrarot Strahlung wird dabei durch die in der Luft enthaltenen Partikel gestreut und mittels einer Linse auf eine Empfängerdiode fokusiert.

Bedingt durch die eingesetzte Wellenlänge werden dabei Partikel mit einer Größe > 1µm erfasst.

Mittels den beiliegenden Widerständen kann die Selektivität am Ausgang Vout 1 im Bezug der Partikelgröße angepasst werden:

• 100KΩ Widerstand zwischen Control Pin (Pin 1) und GND (Pin 5) = 1,75 µm Partikelgröße
• 27KQ Widerstand zwischen Control Pin (Pin 1) und GND (Pin 5) = 1 µm Partikelgröße
• kein Widerstand => 2,5 µm Partikelgröße

WeMos ESP-12F Modul, konzipiert für den einfachen Einstieg in die IoT Welt. Es werden keine weiteren Bauteile benötigt,

• einfach den CH340 USB Treiber downloaden (das Download steht auf unserer Internetseite bereit)
• CH 340 USB TTL Treiber installieren
• das WeMos D1 mini mit dem PC oder Mac verbinden.

• Das WeMos D1 ESP-12F Modul bringt alles mit sich um grundlegende Funktionen zu testenDas WeMos ESP-12F Modul eignet sich für jedwede verfügbare Firmware wie beispielsweise
• Espressif
• NodeMCU
• MicroPython
• Arduino
• Espruino
• PlatformIO
• uvm.

• Feinstaubsensor Modul DSM501A

  Die Signalausgabe des DSM501A erfolgt als PWM (Pulsweitenmodulation).

• DSM501A Particle Sensor + WeMos ESP8266 ESP-12F WiFi Module (11 items)
  • 1 pcs. WeMos D1 mini Module
  • 2 pcs. Pinheader
  • 2 pcs. Pinheader female long
  • 2 pcs. Pinheader female short
    1 pcs. DSM501A Paricle Sensor Module
    1 pcs. 5 core wire 200 mm
    1 pcs. 27KΩ Resistor (Particle Size > 1.75 µm)
    1 pcs. 120 KΩ Resistor (Particle Size > 1 µm)

Compared to other Particle Sensors the DSM501 supports 2 Signal Outputs.

• Vout 2 standard Output for Particles => 2.5 µm
• Vout 1 adjustable Output for Particles > 1.75 µm or ar Particles > 1 µm

The DSM501A measurement is based on an infrared measurement. The air circulation is supported by a heating Element (Resistor). An integrated infrared LED is positioned in a forward angle with respect to a photodiode. Particles passing through the light beam scatter light, which generates a measurable signal in the sensor circuitry.

Based on the wavelength the DSM501A detects particles > 1µm.

Air Particle Sensor DSM501A

The Signal Output is based on PWM (Pulse With Modulation).

The Particle size of Vout 1 Output can be adjusted by connecting a Resistor between Control Pin (Pin1) and GND (Pin 5)

•  100KΩ Particle Size > 1.75 µm
• 27KΩ Particle Size > 1 µm
• w/o Resistor Vout 1 == Vout 2 (Particle Size => 2.5µm)

WeMos ESP-12F Module, the easiest way to start into the World of IoT. No additional Peripherie required, simply

• download CH340 USB Driver from our website
• install CH340 Driver
• connect WeMos D1 mini Module to Mac or PC

The WeMos D1 mini Module includes all features for ESP8266 based Solutions.

The WeMos D1 ESP-12F Module supports all available Firmware / SDK such as:

• Espressif
• NodeMCU
• MicroPython
• Arduino
• Espruino
• PlatformIO
• and much more

DSM501A Air Particle Sensor Module Features:

• Detectable particle size:
  > 1μm (adjustable selectivity Vout1)> 1.75 µm (adjustable selectivity Vout1)> 2.5 µm (adjustable selectivity Vout1)
  2.5 µm (Vout2 standard Output)
• Wavelength: 870-980 nm (940 nm typ.)
• Measurement Type: Forward angle, Photometer
• Detectable range of concentration: 0~1400 µg/liter
• Supply Voltage: DC5V +/- 10%
• Operating Temperature Range: -20~+65°C
• Operating Humidity Range: 95%rh or less (without dew condensation)
• Power consumption: < 90mA
• Time for stabilization: 1 minute after power turned on
• Dimensions: 59(W) × 45(H) × 20(D) [mm]
• Weight: 24g(approx.)

WeMos ESP-12F Module Features:

• Based on ESP-12F Module
• CPU / MPU:
  • Frequency: 80 / 160 MHz.
  • Risk: 32-bit
  • Instruction Ram: 64 Kb
  • Data Ram: 96 Kb
• 32 Mbit SPI Flash
• integrated PCB Wifi Antenna
• integrated USB TTL Converter CH340
• integrated Flash Button
• integrated Power Supply / Converter from 5V to 3,3 Volt
• CH340 USB TTL Converter
• USB Micro Connector
• Supported Standards: IEEE802.11 a/b/g/n
