MP3 DFPlayer MH-ET LIVE MH2024K Decoder Modul Set

3,26

MP3 DFPlayer MH-ET LIVE MH2024K Decoder Modul Card Reader MH2024K UART USB 3.3-5V

Lieferzeit: sofort

8 vorrätig

Beschreibung

MP3 DFPlayer MH-ET LIVE MH2024K Decoder Modul Card Reader MH2024K UART USB 3.3-5V

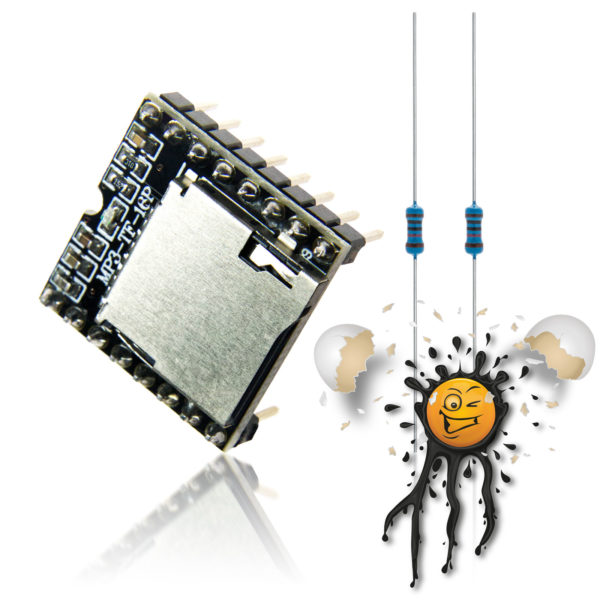

Arduino MP3 Player Module incl. resistors for UART interface © androegg

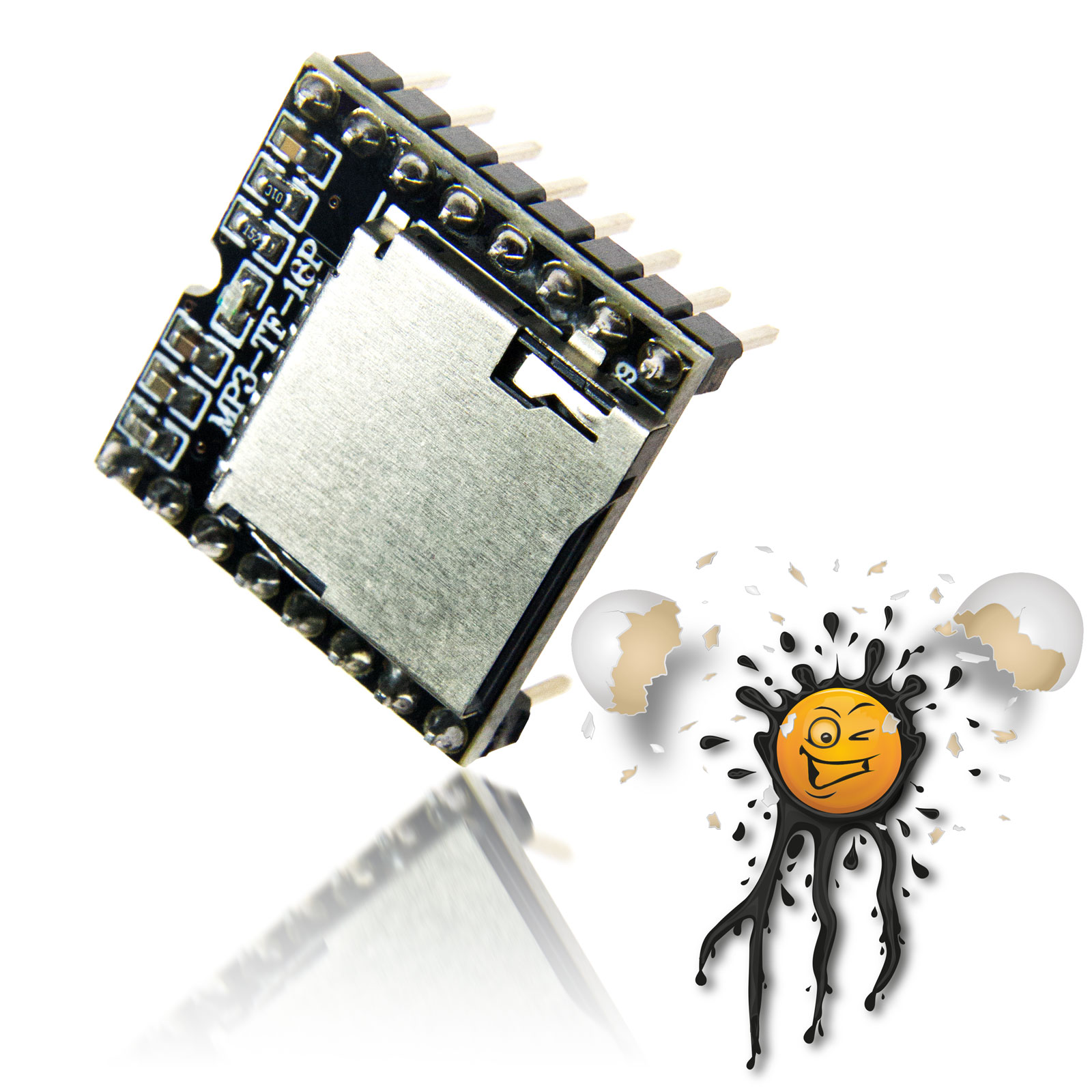

MP3 DFPlayer Decoder Card Reader Module © androegg

Arduino MP3 Module

MP3 Player Decoder MH-ET LIVE MH2024K Module © androegg

UART MP3 Player Module



Das MP3 Player Decoder Micro Modul basiert auf dem MH2024K Chip.

Das Arduino MP3  Player Modul unterstützt neben der Benutzereingabe mittels Tasten zusätzlich eine serielle UART Schnittstelle. Diesbezüglich kann das Arduino MP3 Player Modul in Kombination mit einer MCU wie beispielsweise

  • Arduino
  • ESP8266
  • ESP32
  • ESP8285
  • Bluetooth MCU Module
  • usw.

direkt, mittels einfachem Protokoll über eine serielle Schnittstelle gesteuert werden.

Zu beachten:
Beim Betrieb mit 5V müssen entsprechende Widerstände für RXD und TXD verwendet werden (im Lieferumfang enthalten).

Der Arduino MP3 verfügt über einen integrierten Verstärker mit einer Ausgangsleistung von 3W.

The MP3 Micro Player Decoder Moudle is based on MH2024K Chip.

The Arduino MP3 Player Module can be used as a stand alone module with attached battery, speaker and push buttons or used in combination with an MCU for example

  • Arduino
  • ESP8266
  • ESP32
  • ESP8285
  • Bluetooth MCU Modules
  • or any other Device with RX/TX capabilities.

Note:
In Combination with 5V power supply   resistors required for RX TX Level conversion (included)

The Arduino MP3 Player Module got an integrated 3W Amplifier.

Arduino MP3 Player Module Pinout / Functions

The MP3 Micro Module supports:

Input Description Note
VCC Input Voltage 3.3-5V
RX UART serial input
TX UART serial output
DAC_R Audio Output right earphone or amplifier
DAC_L Audio Output left earphone or amplifier
SPK2 Speaker – less than 3W
GND Ground Power Ground
IO1 Trigger Port 1 short press play previous
long press decrease volume
GND Ground Power Ground
IO2 Trigger Port 2 short press play next
long press increase volume
ADKEY1 AD Port 1 Trigger Play first segment
ADKEY2 AD Port 2 Trigger Play fifth segment
USB+ USB+ DP USB Port
USB- USB- DM USB Port
BUSY actual state low = active / playing
high = not active

MP3 Micro Module Features:

  • supports 3.3V – 5V Power Supply
  • small form factor
    length
    20 mm
    width
    20 mm
    height
    10 mm
  • speaker connector
  • TF Card Reader
    • fully supports FAT16
    • FAT32 file system
    • maximum support 32G of the TF card
  • U Dsik support
    • support 32G of U disk
    • 64M bytes NORFLASH
  • 4 key control
  • supports serial Protocol thru UART Interface
  • advertising sound waiting function
    • the music can be suspended. when advertising is over in the music continue to play
  • audio data sorted by folder
    • supports up to 100 folders
    • every folder can hold up to 255 songs
  • 30 level adjustable volume
  • 6 -level EQ adjustable
