SG3525 LM358 Gleich- Wechsel- Spannung Wandler PWM Konverter Wechselrichter Inverter Driver 12-24V Modul

SG3525 LM358 Inverter Driver Board © androegg

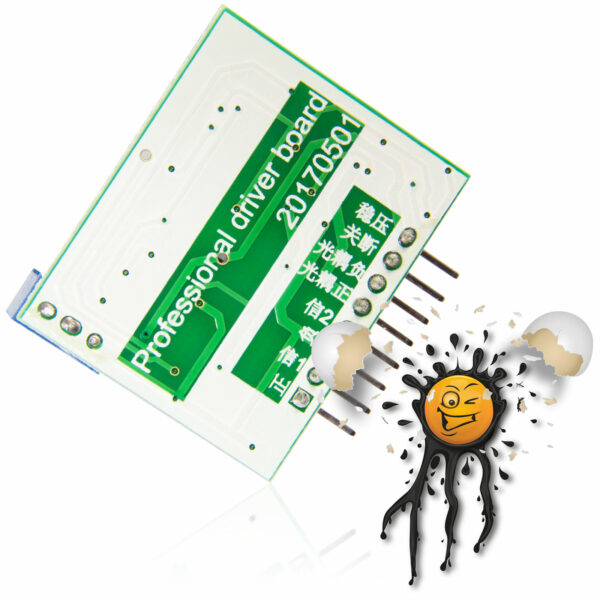

SG3525 LM358 Inverter Driver Board Pin Out © androegg

SG3525 LM358 Inverter Driver Board Schema © androegg

Das Wandlerboard basiert auf dem SG3525 PWM Controller IC in Kombination mit einem PC817 Optokoppler sowie einem LM358 Operationsverstärker.

Das SG3525 LM358 Board erlaubt Spannungen von 12-24V.

Gleich- Wechsel- spannung Wandler Modul

Die gewünschte Frequenz wird mittels Potentiometer eingestellt.

The SG3525 LM358 Inverter Driver Board supports supply voltage from 12-24V.

DC AC Inverter Driver Module

The required frequency is adjustable thru potentiometer.

SG3525 LM358 Inverter Module Features:

• Output:12-24V
• Driver current:1A(max)
• Output voltage: 12-24V
• Pin Description:

1. positive power supply
2. signal output
3. power anode
4. signal output
5. optocoupler input positive
6. optocoupler output negative
7. signal off
8. PWM adjustment
