ESP8266 RF Funk 868 MHz CC1101 SPI 3,3V ISM FHEM CUL Modul Arduino Raspberry Pi

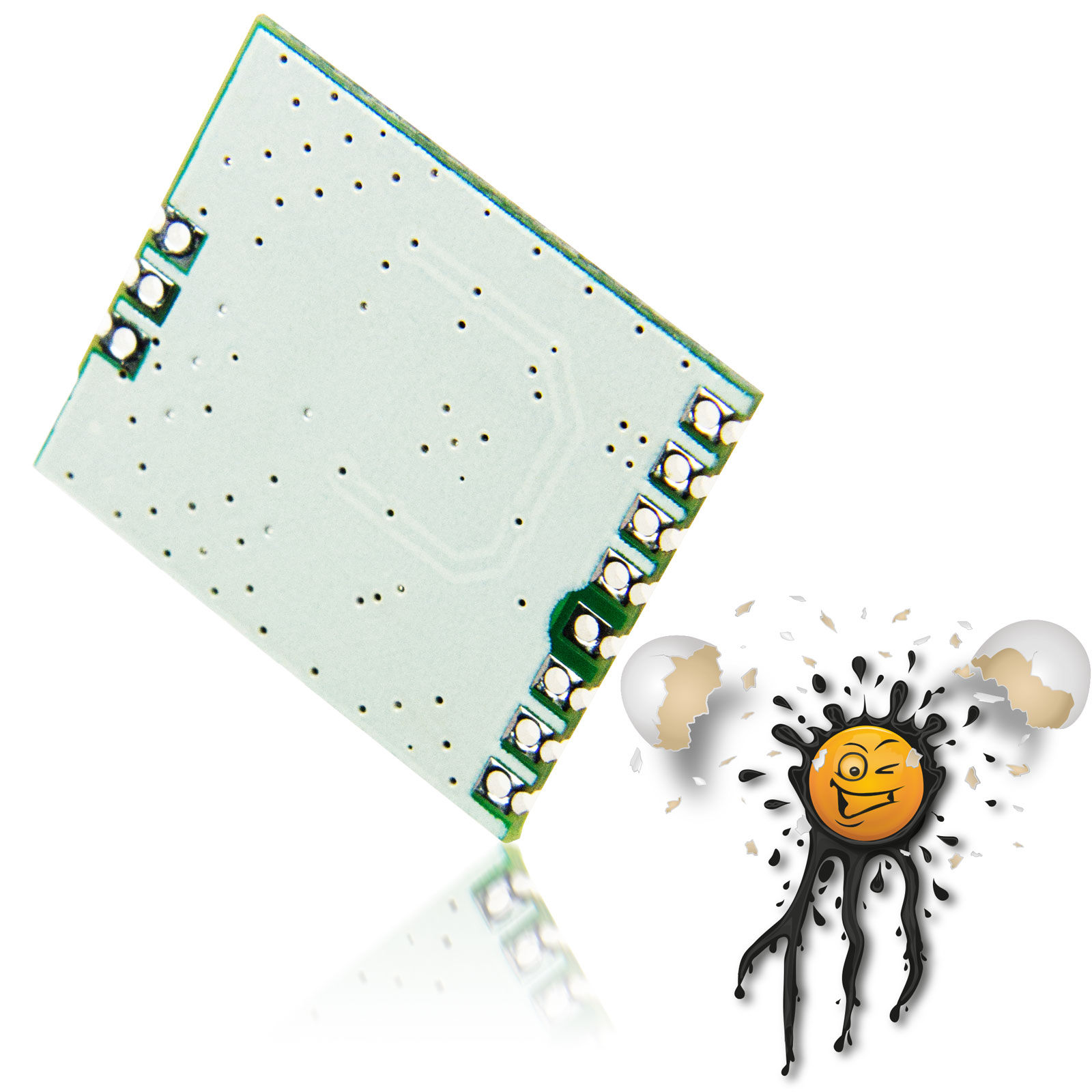

CC1101 RF Module incl. Antenna and Pinheader © androegg

868 MHz. low power RF Module © androegg

868 MHz. low power RF Module © androegg

868 MHz. Spring Antenna © androegg

Das CC1101 Modul bestehend aus

• 1 Stück CC1101 RF Funk Modul
• 1 Stück 868 MHz. Federantenne
• Pinleiste

Das CC1101 868 MHz. Funkmodul basiert auf dem CC1101 IC von Texas Instruments.

Das CC1101 Modul verfügt über eine SPI Schnittstelle und eignet sich für eine Vielzahl von 3,3V basierenden MCU Kombinationen wie beispielsweise

• ESP8266
• ESP32
• ESP8285
• Arduino
• STM
• STC
• uvm.

Bitte beachten, das CC1101 Modul erlaubt Eingangsspannungen von von 1,8 – 3,3V für 5V Anwendungen empfiehlt sich ein entsprechender 5V / 3,3V Spannungskonverter.

Trotz seiner geringen Aufnahmeleistung von maximal 25mA (200nA sleep Modus) erreicht das CC1101 eine Reichweite von bis zu 300 Meter (freies Feld)

CC1101 868 MHz. Funkmodul

CC1101 Funkmodul Pinout

1. VCC
2. GND
3. SI
4. SCLK
5. SO
6. GDO2
7. GDO0
8. CSN
9. GND
10. ANT
11. GND

• 1 pcs. CC1101 RF Module
• 868 MHz. Antenna
• Pinheader

The CC1101 868 MHz. Module is based on CC1101 IC from Texas Instruments.

The CC1101 Module features a SPI Interface and supports a wide range of 3.3V based MCU’s such as

• ESP8266
• ESP32
• ESP8285
• Arduino
• STM
• STC
• and much more

Bitte beachten das C

Note, the CC1101 Module supports a supply Voltage from 1.8V – 3.3V, for 5V Applications a 5V / 3.3V Voltage Converter is required.

With only 25mA (max.) power comsumption the CC1101 features are transmission range up to 300 Meters.

CC1101 868 MHz. RF Module

CC1101 RF Module Pinout

1. VCC
2. GND
3. SI
4. SCLK
5. SO
6. GDO2
7. GDO0
8. CSN
9. GND
10. ANT
11. GND

CC1101 868MHz. RF Module Features:

• Low power supply (1.8V-3.6 V)
• Multi-channel transceiver @ 868MHz
• Supported Modulation modes
  • FSK
  • GFSK
  • ASK / OOK
  • MSK
• Configurable data rate: 1.2k to 500kps
• Independent 64-byte RX and TX data FIFOs
• Support radio wake up
• Supports automatic clear channel assessment
• SPI Interface 3.3V Logic Level
• 2 mm pitch
