ESP8266 Piezo Keramic Klopf Knock Vibration Sensor Set 3,3/5V ADC 1V Arduino

Piezo Sensor Module Set 3.3V-5V 1V ADC © androegg

Piezo Sensor Break Out Board © androegg

Piezo Vibration Shock Knock Sensor © androegg

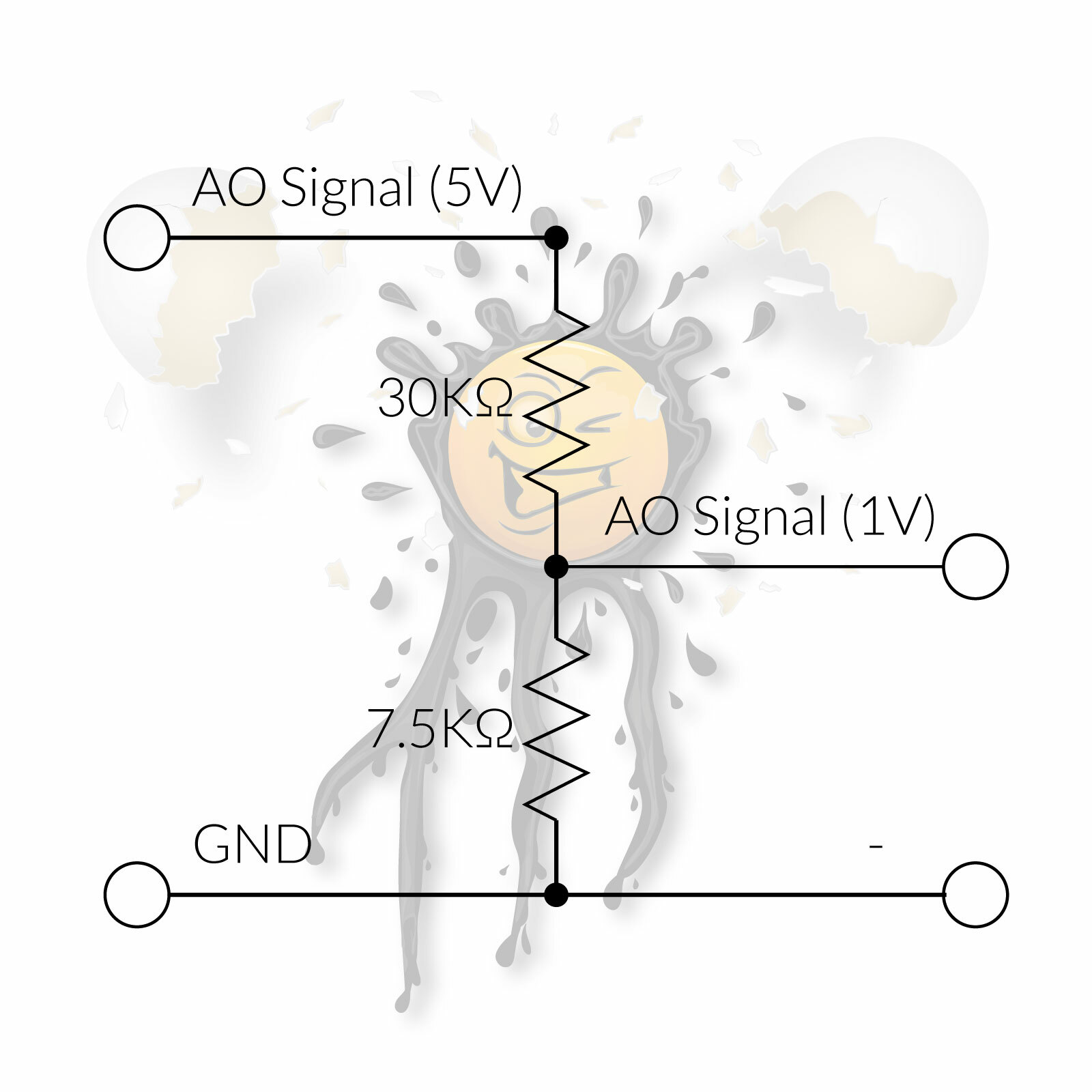

Voltage Divider 5V to 1V ADC © androegg

Voltage Divider 3.3V to 1V ADC © androegg

• 1 Stück Piezo Sensor
• 1 Stück Piezo Sensor Break Out Modul
• 1 Set Spannungsteiler 5V auf 1V ADC
• 1 Set Spannungsteiler von 3,3V auf 1V ADC

Das Piezo Sensor Set eignet sich zur Erkennung von

• Erschütterungen
• Vibrationen
• Klopfen
• usw.

Die Ausgabe erfolgt dabei als analoges Signal das über einen ADC (Analog Digital Converter) typischer MCU’s wie beispielsweise

• ESP8266
• ESP32
• ESP8285
• Arduino
• STM 32
• TI 8051
• usw.

ausgewertet wird.

Piezo Sensor Set 3,3/5V 1V ADC

Zu beachten:

Das Piezo Sensor Modul kann mit 3,3V – 5V betrieben werden. Das ADC Ausgangssignal kann mittels dem beiliegenden Spannungsteiler von 3,3V auf 1V ADC, bzw. 5V auf max 1V ADC reduziert werden

The ESP8266 Piezo Sensor Set contains:

• 1 pcs. Piezo Sensor
• 1 pcs. Piezo Sensor Break Out Module
• 1 set Voltage Divider 5V to 1V ADC
• 1 set Voltage Divider 3.3V to 1V ADC

The Piezo Sensor Set recognizes

• shock
• vibration
• knock
• etc.

The Output its an analog Signal which is typically evaluated thru ADC (Analog Digital Converter) of MCU’s such as

• ESP8266
• ESP32
• ESP8285
• Arduino
• STM 32
• TI 8051
• etc.

Piezo Sensor Set 3,3/5V 1V ADC

Notes:

The Piezo Sensor Module supports power supply from 3.3V to 5V. With the included Voltage Divider the max. ADC Output can be reduced from 3.3V to 1V ADC or from 5V to 1V ADC.

Piezo Sensor Set Features:

• Working Voltage: 3.3V or 5V
• Working Current: <1mA
• Operating Temperature Range: -10 ~ + 70
• Interface Type: Analog Output
  voltage divider 5V to 1V ADCvoltage divider 3.3V to 1V ADC
• Item Size: 30mm x 23mm
• Connections
  S signal output,
  + power supply (VCC 3.3-5V)
  – ground (GND)
• Sensor Connections:
  Positive electrode of the piezoelectric ceramic
  Negative electrode of the piezoelectric ceramic
