PCF8574 I2C IIC Erweiterung I/O 8-Bit MCU Expander ESP8266 Arduino Raspberry STM DIY

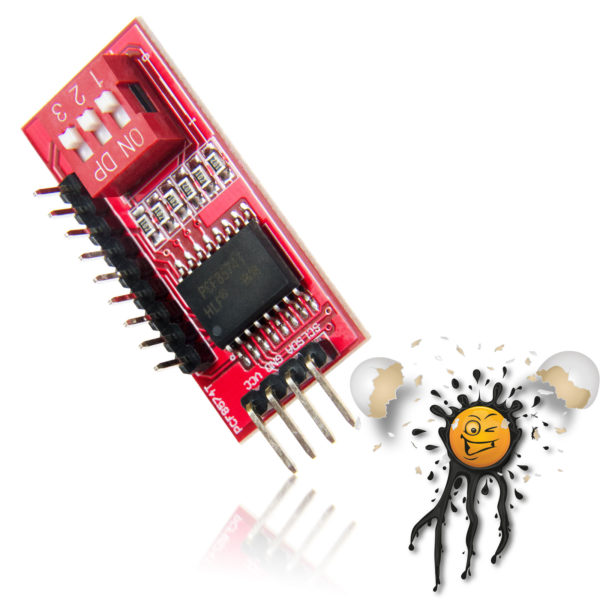

I2C MCU I/O Expander PCF8574 Module Board © androegg

PCF8574 I/O Expander Module Board Pinout © androegg

Das I2C Erweiterungsmodul basiert auf dem PCF8574 IC. Das PCF8574 Board erlaubt die einfache Erweiterung von typischen MCU’s wie beispielsweise

• ESP8266
• ESP32
• ESP8285
• ARM
• STM
• STC
• Arduino
• Raspberry
• usw.

Das PCF8574 Modul erlaubt Eingangsspannungen von 2,5 – 6V und ist damit für nahezu jedwede Anwendung geeignet.

I2C 8-Bit I/O MCU Erweiterung

Das PCF8574 Modul unterstützt bis zu 8 I2C Adressierungen und erlaubt somit den kombinierten Einsatz von bis zu 8 Modulen, bzw. Erweiterung auf bis zu 64 Kanäle.

The I2C Expander Module is based on PCF8574. The PCF8574 is perfect for expanding wide range of MCU’s such as:

• ESP8266
• ESP32
• ESP8285
• ARM
• STM
• STC
• Arduino
• Raspberry
• and much more

The PCF8574 Module supports supply voltage from 2.5V – 6V.

I2C 8-Bit I/O MCU Expander

 The PCF8574 supports of up to 8 I2C addresses, so up to 8 PCF8574 Modules with 64 Channels could be combinated.

PCF8574 I2C I/O Expander Features:

• Working Voltage 2.5V – 6V
• Low Standby-Current Consumption of 10 μA Max
• I2C to Parallel-Port Expander
• supports up to 8 input/output channels
• Open-Drain Interrupt Output
• Compatible With Most Microcontrollers
• Latched Outputs With High-Current Drive Capability for Directly Driving LEDs
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
