MX1508 Dual H Bridge PWM Motor Stepper Driver Board 2-10V 2 Kanal Arduino ESP8266

MX1508 Dual H Bridge Module © androegg

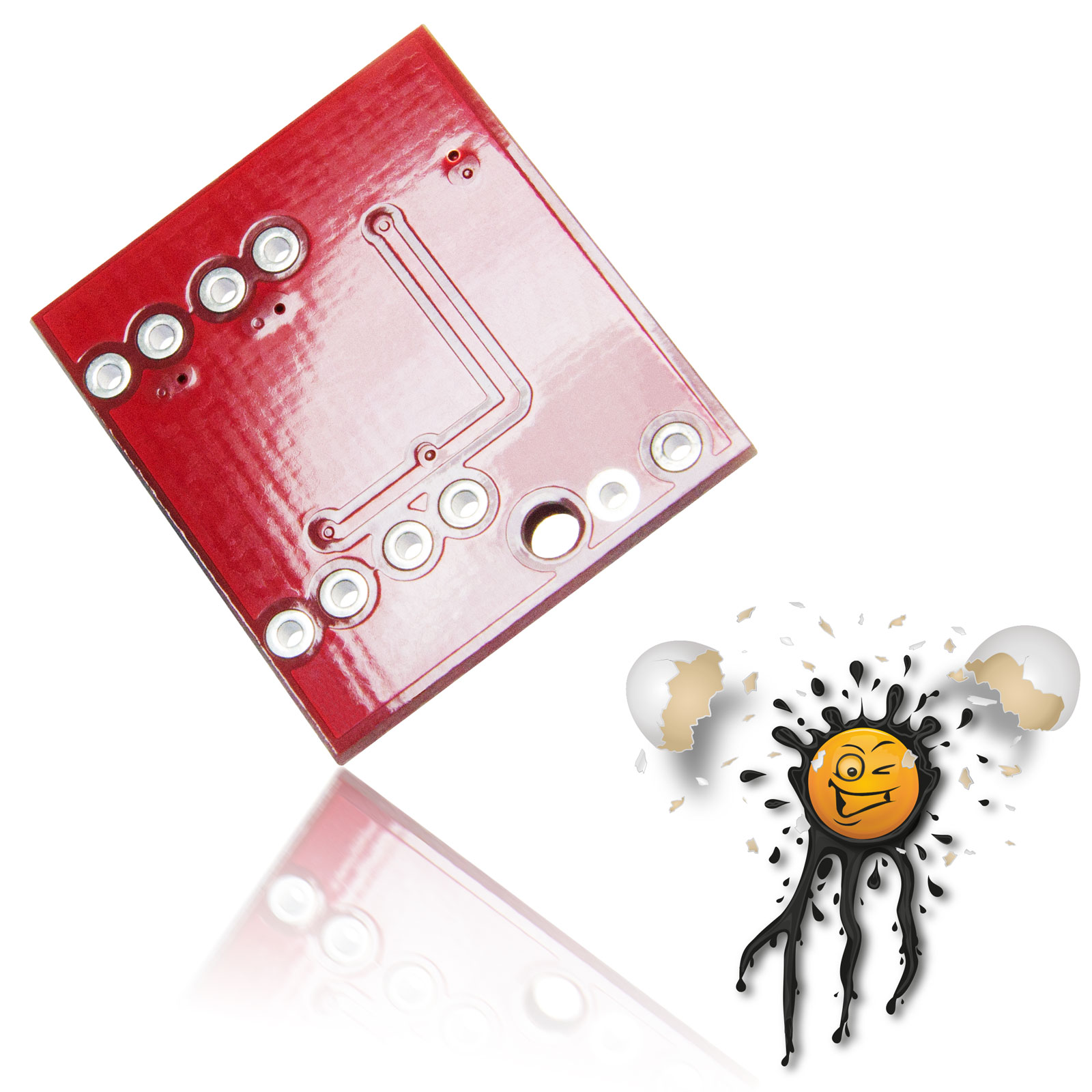

MX1508 PWM Motor Stepper Driver Board © androegg

Das MX1508 Dual Bridge Modul basiert auf dem MX1508 und ermöglicht die Drehzahl- und Richtungs- Steuerung von bis zu 2 Motoren, bzw. einem 2 Phasen Stepper Motor. Das MX1508 Dual H Bridge Modul erlaubt eine Spannungsversorgung von 2V-10V und ermöglicht gleichermassen die Steuerung der

• Laufrichtung
• Geschwindigkeit / Drehzalsteuerung (PWM)

Das MX1508 Modul verfügt über einen Überhitzungsschutz und erlaubt einen Spitzenausgangsstrom von bis zu 2,5A (1,5A Dauerbetrieb).

PWM Dual H Bridge Drehzahlsteuerung

Bedingt durch die geringe Baugröße eignet sich das MX1508 Modul insbesondere für Batteriebetriebene Anwendungen wie beispielsweise

• Spielzeuge
• ferngesteuerte Fahrzeuge
• Robotik
• usw.

The dual DC motor driver board on MX1508, and can control up two motors or 2 phase stepper motors. Supply voltage 2V ~ 10V, can drive two DC motors or a 4-wire 2-phase stepper motors, can achieve forward rotation or reverse rotation, it is possible to adjust the rotation speed. Each can provide continuous current of 1.5A, peak current up to 2.5A, thermal protection and can be automatically restored.

PWM Dual H Bridge Motor Control

Because of small form factor, the MX1508 module is ideal for use in battery-powered

• smart car
• toy cars
• robots
• and much more

MX1508 H Dual Bridge Modul Features:

• Chipset MX1508
• thermal protection
• Module supply voltage: 2V-10V
• Signal input voltage: 1.8-7V
• Single working current: 1.5A
• Peak current up to 2.5A
• Low standby current (less than 0.1uA)
• Built-in common conduction circuit, the input terminal vacant, the motor does not malfunction
• Size: 24.7 * 21 * 7mm
• Mounting hole diameter: 2 mm
