AI Thinker A6 GA6 Mini GSM GPRS quad band Board I-PEX Antenne 3-8dbi Set Arduino

AI Thinker A6 GSM Mini Modul available with different Antennas © androegg

AI Thinker A6 Quad Band GSM Mini Module © androegg

850 900 1800 1900 MHz. A6 GSM Mini Module Pinout © androegg

AI Thinker A6 GSM GPRS Module Pinout © androegg

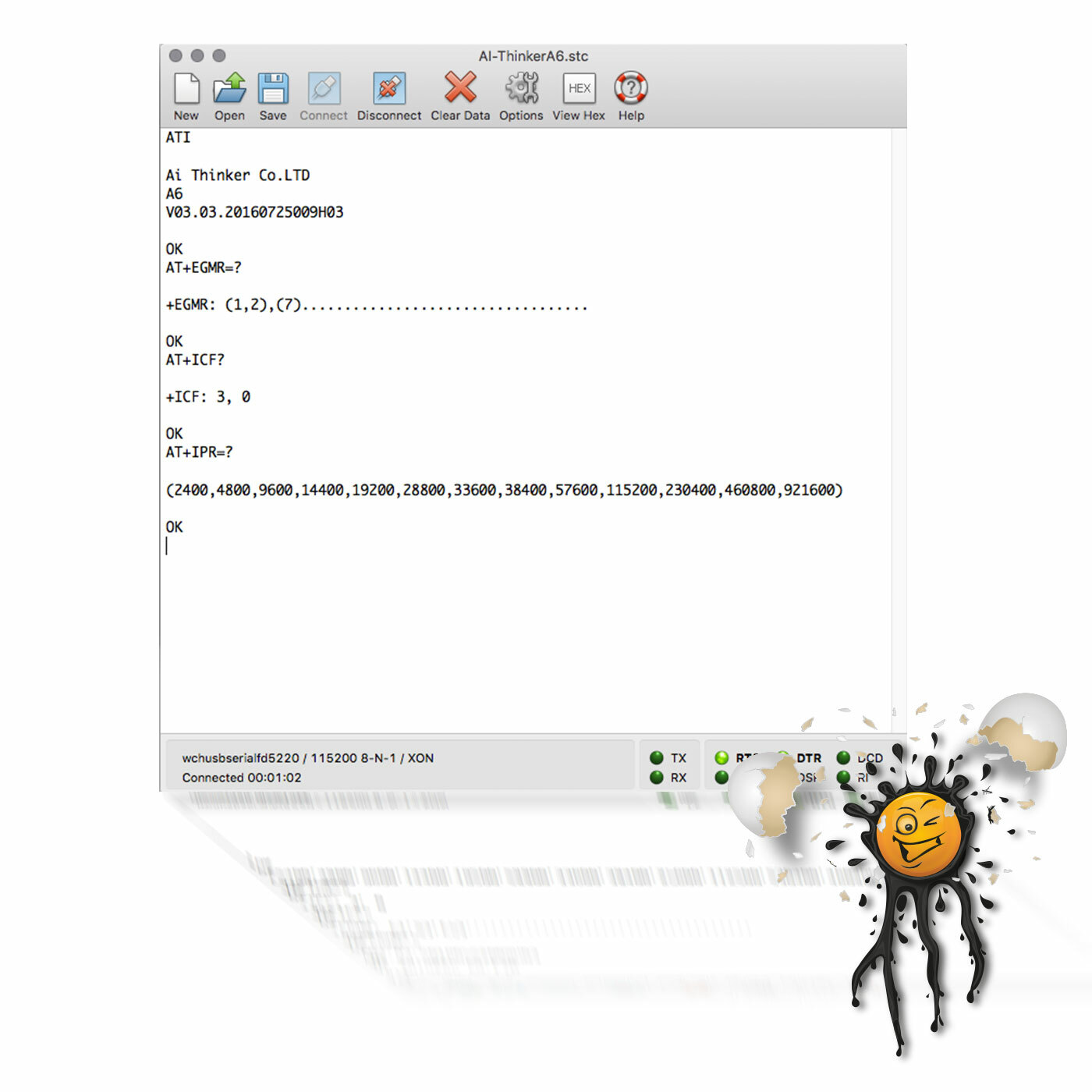

A6 GSM Module GSM 07.07 Protocol Example © androegg

Das AI Thinker A6 GPRS GSM Mini Modul ist wie folgt verfügbar:

•  1 Stück AI Thinker A6 GPRS GSM Mini Board inkl.
  2 Stück Pinleisten 8-polig
  1 Stück GSM Federantenne
• 1 Stück AI Thinker A6 GPRS GSM Mini Board inkl.
  2 Stück Pinleisten 8-polig
  1 Stück GSM PCB I-PEX Antenne 3dbi
• AI Thinker A6 GPRS GSM Mini Board inkl.
  2 Stück Pinleisten 8-polig
  1 Stück I-PEX Klebeantenne 8dbi

Das AI Thinker GPRS GSM Mini Modul ist ideal zur Erweiterung einer MCU um unabhängig von einer Internetverbindung einen Fernzugriff zu gewährleiten.. Die neuste Generation der AI Thinker
Module ist unabhängig von einer Internetverbindung über das GSM (Quad Band) Netz erreichbar.

• integrierter GSM Standard unterstütz den GSM 07.07 sowie den GSM 07.05 Standard
• einfachste Steuerung mittels AT und TCP/IP Kommandos über eine serielle UART Schnittstelle

komplett Betriebsfertiges Set

Zur Kommunikation, sowie zum Daten – Upload und Downlaod empfiehlt sich unser USB TTL Konverter.

Das AI Thinker A6 Mini Modul mittels

• USB TTL Konverter (im Lieferumfang nicht enthalten) an Pin U_RXD und U_TXD anschliessen

The AI Thinker A6 GPRS GSM Mini Modul is available as follows:

•  1 pcs. AI Thinker A6 GPRS GSM Mini Board incl.
  2 pcs. Pinheader 8 Pins
  1 pcs. GSM Springantenna
• 1 pcs. AI Thinker A6 GPRS GSM Mini Board incl.
  2 pcs. Pinheader 8 Pins
  1 pcs. GSM 3dbi I-PEX PCB Antenna
• 1 pcs. AI Thinker A6 GPRS GSM Mini Board incl.
  2 pcs. Pinheader 8 Pins
  1 pcs. GSM flexible 8dbi I-PEX Antenna

The AI Thinker A6 GPRS GSM Mini Modul is prefect to expand a MCU. The new Generation of AI Thinker Modules commicates without any Internet Connection over GSM (Quad Band) Network.

• integrated GSM Standard supports GSM 07.07 and GSM 07.05 Standard
• easy Control within AT and TCP/IP Commands thru UART Interface

ready to use Package

For serial comminication, also Data – Upload and Download our USB TTL Serial Converter is recommended.

Connect the AI Thinker A6 Module with

• an USB TTL Converter (not included) to Pin U_RXD and Pin U_TXD

A6 Mini Quad Band GSM Module Features:

• Working Voltage 3.3V – 4.2V
• Power / Boot Voltage 3.5V
• GPIO Level 2.8V
• Stand By current only 3mA
• ultra low power
  3mA Standby Current
  0.9mA Sleep Mode Current
• 2.54 mm Pitch
• Supports Quad Band
  800 MHz.
  900 MHz.
  1800 MHz.
  1900 MHz.
• GPRS Class 10
• Antenna included
• Supports voice calls
• Support digital audio and analog audio,
  HR, FR, EFR, AMR voice coding
• Supports SMS Message
• Supports GPRS Data Service
  up to 85.6
  kbps Download
  up to 42.8 kbps Upload
• 2 UART serial Interface
  U_RXD U_TXD serial AT commands
  HTXD URXD download Data
• Support 2G 3G 4G mobile card
• AT Command support
  GSM 07.07
  GSM 07.05
• Supports Standard TCP/IP Commands
• Small Form Factor
  33mm x 26.4mm
  1.3in x 1.04in
