AD9833 Signal- Frequenz- Generator AD9833 SPI Board 0-12,5 MHz. 2,3-5,5V Arduino

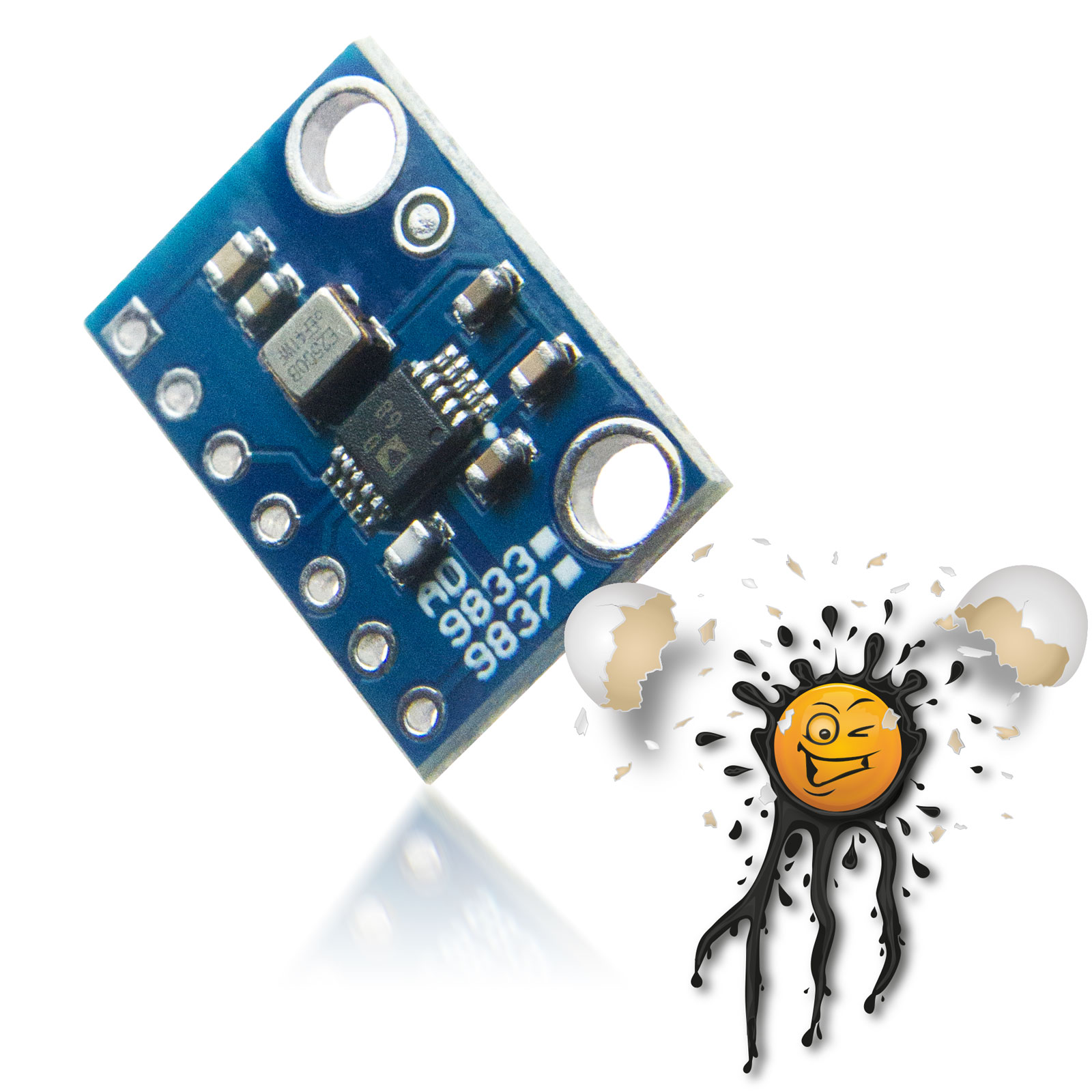

AD-9833 Frequncy Generator Board incl. Pinheader © androegg

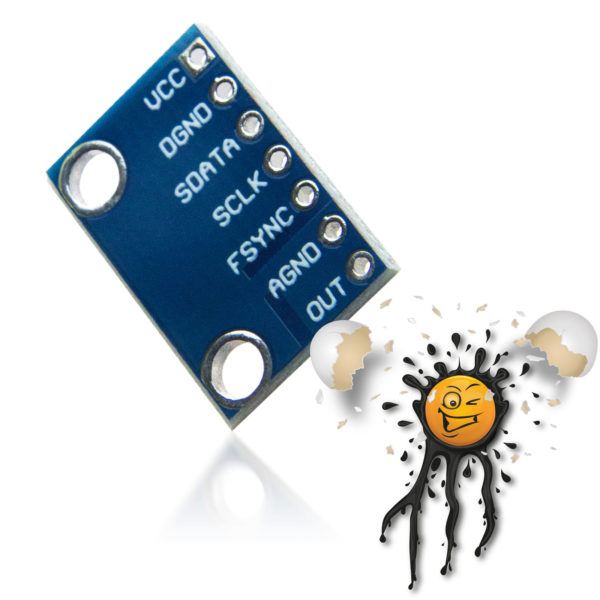

AD9833 0-12.5MHz. with 3 wire SPI Interface © androegg

Das Frequenz- Generator Board basiert auf dem AD9833 von Analog Devices.

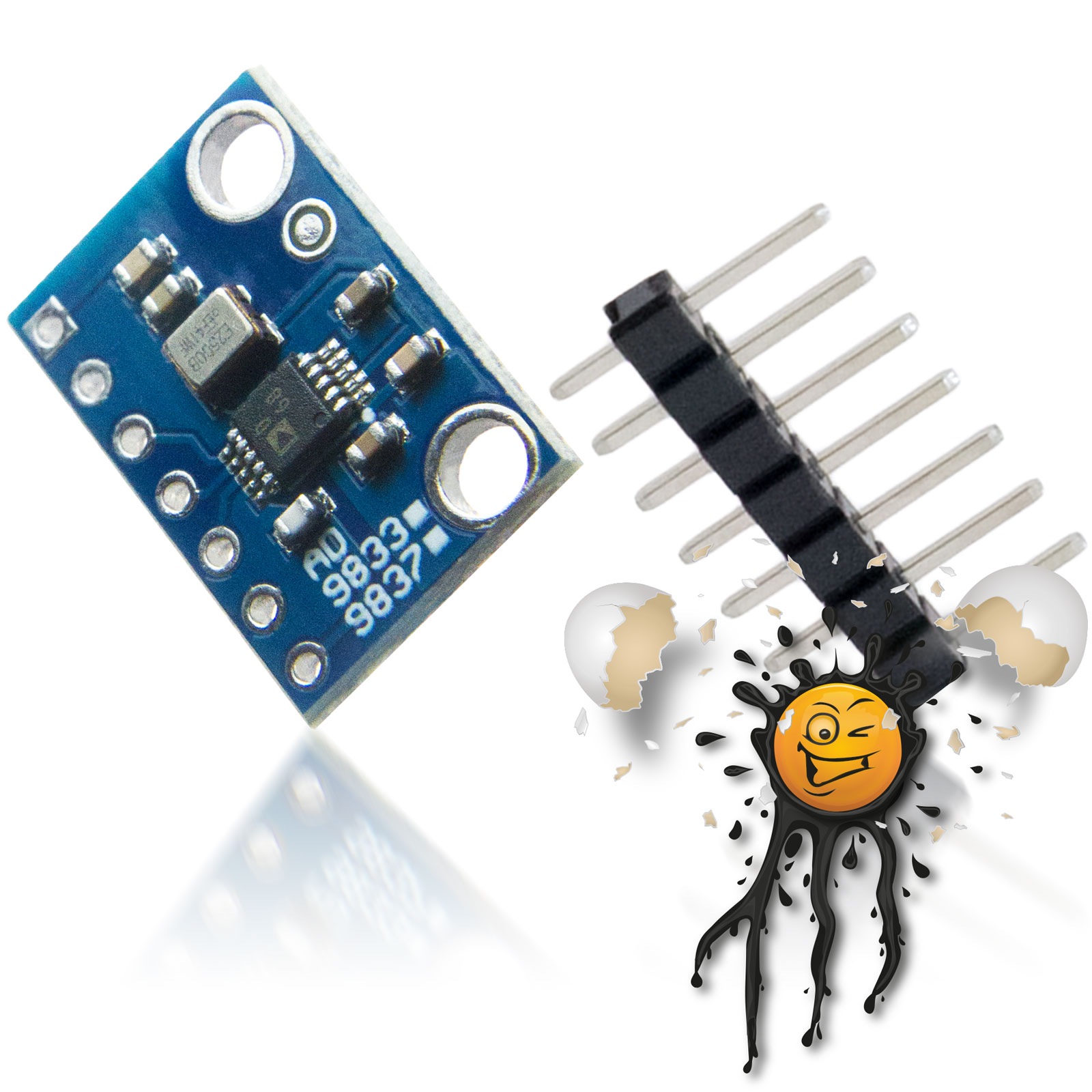

Im Lieferumfang enthalten ist

• 1 Stück JCMCU-9833 Board
• 1 Stück Pinleisten 7-polig

Das AD9833 Board verfügt über eine SPI Schnittstelle und deckt einen Frequenzbereich von 0 bis 12,5 Mhz. mit einer Auflösung von 0,1 Hz. ab.

Die Ausgabe kann in

• Sinus
• Dreick
• Quadrat

Wellenform erfolgen.

0-12,5 MHz. Frequenzgenerator

Das Board erlaubt Eingangsspannungen von 2,3-5,5V und unterstützt sowohl 3,3V als auch 5V basierende MCU’s wie

•  Arduino
• STM32
• ESP32
• ESP8266
• ESP8285
• usw.

The Board is incl.

• 1 pcs. AD9833 Board
• 1 pcs. Pinheader

The AD9833 supports a SPI Interface and covers a frequency range from 0 – 12.5 MHz, based on 0.1 Hz. resolution.

The AD9833 supports

• sine
• triangular
• square

waveform outputs.

0 – 12.5 MHz. Frequency Generator

The AD9833 Board supports a power supply from 2.3V to 5,5V and its optimized in combination for 3.3V and 5V MCU’s such as

•  Arduino
• STM32
• ESP32
• ESP8266
• ESP8285
• etc.

AD9833 Frequency Generator Board Features:

• 0-12.5MHz output frequency range
• 0.1Hz resolution
• 28-bit resolution: 0.1 Hz at 25 MHz reference clock
• Power-down option
• Sine, triangular and square waveform outputs
• Simple and complex modulation capability
• Phase control
• 3-wire SPI interface
• 3.3V and 5V logic compatible
• Update Rate: 25(max)
• VOUT Maximum: 0.65V
• VOUT Minimum: 38mV
• VOUT Temperature Coefficient: 200℃
• Input High Voltage： 1.7-2.8V
• Input Low Voltage: 0.5-0.7V
• Input Current: 10µA
• Input Capacitance: 3pF
• Operating temperature range is −40°C to +105°C; typical specifications are at 25°C
• Size: 17*12mm/0.66*0.47 (w/o Pins)
