Arduino ESP8266 16 Kanal/Channel Relais Modul 5V/12V mit Optokoppler Low Current

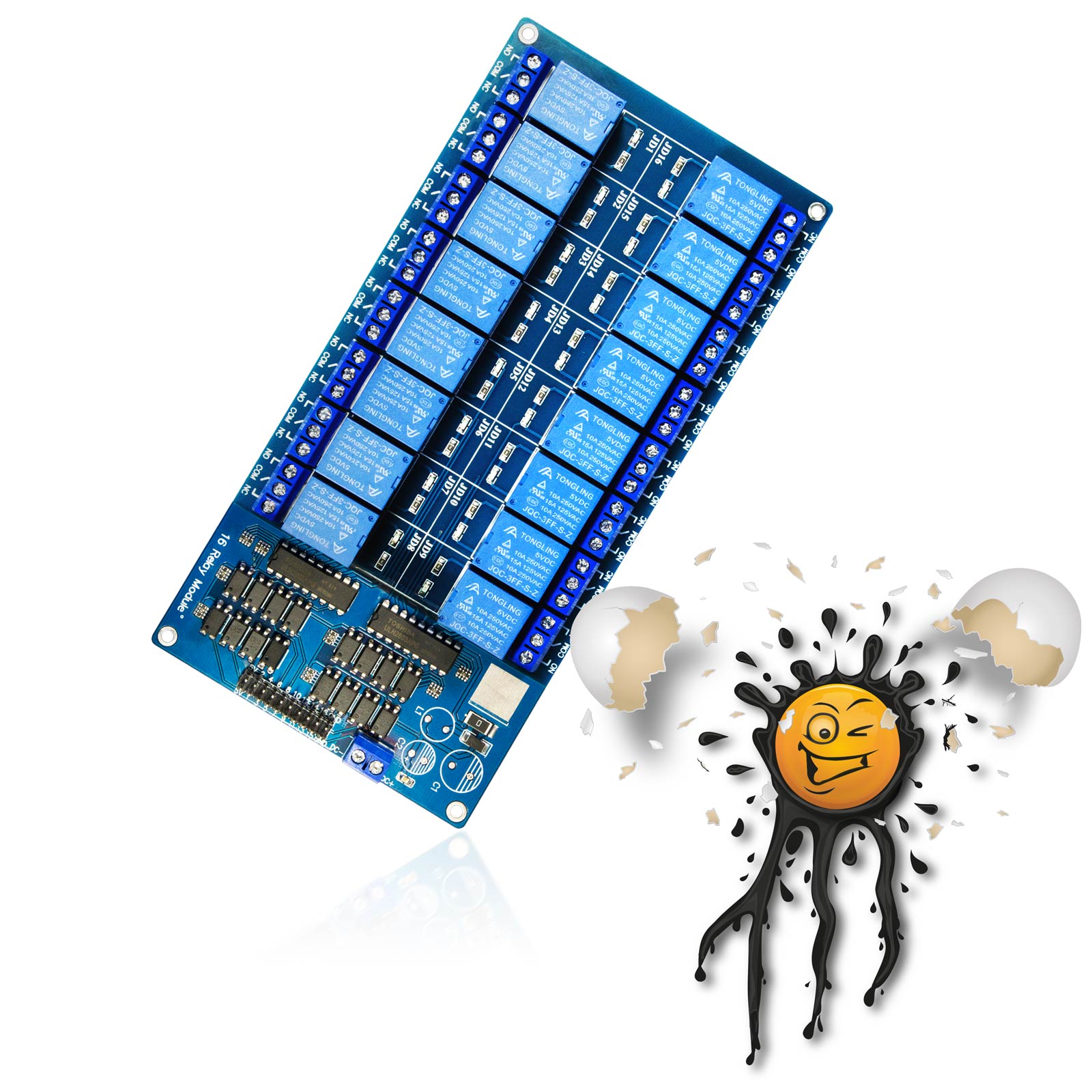

16 Channel Relais Modul © androegg

16 Channel Relais Module 3D © androegg

16 Kanal Relaismodul wie folgt verfügbar:

•  5V Version
• 12V Version, verfügt zusätzlich über einen Spannungskonverter von 12V auf 5V

Das 16 Kanal Relais verfügt über 16 Stück Relais mit einer Spulenspannung von 5V.

Die 16 Relais werden über einen PC817 Optokoppler aktiviert, sodass selbst der geringe Strom eines GPIO’s zum Schalten ausreichend ist. In Kombination mit einem Transistor (2 Stück ULN2803 8 Kanal Darlington Array) wird die benötigte Leistung / Strom einer jeden Relaisspule bereitgestellt.

Das 16 Kanal Relaismodul schaltet

• Wechselspannungen bis zu

  250V / 50Hz. max. 10A
  125V / 60Hz.
  max. 10A

• Gleichspannungen bis zu

  30V max. 10A

pro Relais

mit integriertem Optokoppler

Bitte beachten: Die Relais werden über Low Level aktiviert und über High Level deaktiviert

16 Channel Relays Module Board available

•  5V Version
• 12V Version, 12V to 5V Voltage Converter on board

The 16 Channel Relays Module has 16 Relays with 5V Coil Voltage.

The 16 Relais are switched over PC817 Optocoupler, so Relays could activated thru typical GPIO with low current. Required current for Relays Coils are supported thru 2 pcs. ULN2803 (8 channel Darlington Array).

• AC Voltage up to

  250V / 50Hz. max. 10A
  125V / 60Hz.
  max. 10A

• DC Voltage up to

  30V max. 10A

with integrated Optocoupler

Note: LOW Level activates a Relays HIGH Level deactivates a Relays

8 Channel Relay Module Features:

• Coil Voltage 5V / 12V
• Coil Sensitivity 0.36W
• CCC Rating 250 VAC/10A 30VDC/10A
• UL/CUL Rating 125VAC/10A 28VDC/10A
• Coil Resistance 70 (Ω) ±10%
• Power Consumption 0.36W each Relay
