Sonoff IoT Relais im Impulsbetrieb als Taster oder Stromstoßschalter

Stromstoßschalter werden typischerweise über einen Impulsgeber betrieben die ein Relais ansteuern. Bei dem Relais unterscheidet man zwischen einem

  • typischen Relais, dass beim Auslösen des Impuls seinen aktuelle Zustand ändert (von aus auf an oder von an auf aus)
  • zeitgesteuerten Relais, hierbei wechselt das Relais von aus auf an und löst gleichermassen einen Count Down aus der nach vorgegebener Zeit das Relais wieder ändert

Als Impulsgeber werden üblicherweise Taster zum Einsatz gebracht die im Vergleich zu typischen Schaltern den Kontakt nur während der Betätigung schliessen. Ein typisches Beispiel ist hier der Treppenlichtschalter, wird ein Impuls ausgelöst schliesst der Stromstoßschalter und je nach Typ trennt der Stromstoßschalter eigenständig nach Ablauf der vorgegebenen Zeit oder aber trennt beim erneuten Impuls (schaltet aus).

Sonoff IoT Relais als Impulsgeber / Taster

Sonoff POW IoT 1 Kanal Stromsensor Modul
Sonoff POW IoT 1 Kanal Stromsensor Modul

Grundlegend muss hier zwischen den Sonoff Standard Modulen und den Sonoff Pro Modulen unterschieden werden. Die Sonoff Standard Module wie beispielsweise

  • Sonoff TH10 / TH16
  • Sonoff Dual
  • Sonoff Pow
  • usw.

verfügen über einen identischen Aufbau,

Versorgungsspannung des Moduls = Schaltspannung des Relais (COM).

Mit einfachen Worten Standard Sonoff Module können lediglich die Spannung mit der sie versorgt werden (230V) schalten. Diesbezüglich fällt der zunächst direkte Einsatz von Sonoff Standard Relais Modulen für Niedervolt gesteuerte Stromstoßschalter aus.

Ganz anders ist das bei Sonoff pro Modulen, denn hier kann die Schaltspannung (COM) für jedes Relais gesondert angeschlossen werden. Zusätzlich verfügt beispielsweise das Sonoff Pro 4 Kanal Relais Modul über die Möglichkeit mittels Hardware Konfiguration jedes Relais als Impulsgeber zu konfigurieren.

Sonoff IoT Pro Relais als Impulsgeber konfigurieren

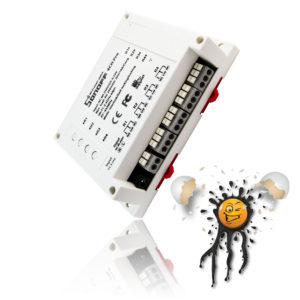

sonoff 4 Channel Relays Module
sonoff 4 Channel Relays Module

Im Vergleich zu Sonoff Standard Modulen verfügt das Sonoff 4 Kanal Pro Modul neben dem ESP8266 zusätzlich über einen ARM® Cortex®-M Prozessor. Der ARM® Cortex®-M Prozessor ist optimiert für Schaltprozesse in Echtzeit und erlaubt eine zusätzliche Überwachung / Steuerung der Relais.

Die ist insbesondere notwendig da Stromstoßschalter in Ihrer grundlegenden Funktion eine Art Sperrschaltung vorweisen, d.h. solange ein Impulsgeber / Taster geschlossen ist kann ein anderer Taster keinen weiteren Impuls geben.

Um das Sonoff 4 Kanal Pro Modul oder besser gesagt den ARM® Cortex®-M32 Prozessor zu konfigurieren muss zunächst das Gehäuse des Sonoff 4 Kanal Pro geöffnet werden.

WICHTIG DAS SONOFF 4 KANAL PRO RELAIS MODUL MUSS VOR DEM ÖFFNEN VOM STROM GETRENNT WERDEN!

Sonoff Stromstossschalter
Sonoff Stromstossschalter

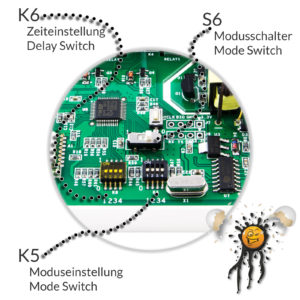

Nachdem hierfür die 4 Kreuzschrauben gelöst wurden erkennt man auf der Platine 3 Schalter:

  • S6 (Haupt) Modusschalter, hier erfolgt die Auswahl des Sonoff 4 Kanal Pro Betrieb. Die Position 0 (Standardeinstellung) erlaubt den unabhängigen Betrieb eines jeden Relais, Position 1 aktiviert Wechselschaltungen und die zusätzliche, zeitgesteuerte Überwachung
  • K6 Dipschalter für die Zeiteinstellung in 250 mS Schritten von 250 bis 4000 Millisekunden
  • K5 Moduseinstellung für das jeweilige Relais (1 bis 4)

Parameter zur Einstellung des Sonoff Pro Relais

Bevor man mit der Einstellung der Parameter beginnt gilt zu beachten der Reset Taster S5 setzt lediglich Einstellungen von K6 und K5 zurück und
DAS SONOFF RELAIS MODUL MUSS WÄHREND DER EINSTELLUNG / DAS MODUL GEÖFFNET IST VON DER VERSORGUNGSSPANNUNG GETRENNT SEIN!

  1. Um die Delay (Nachlauf) Funktion zu aktivieren muss zunächst der ARM® Cortex®-M32 Prozessor aktiviert werden, hierzu den Schalter S6 auf die Position 1 stellen.
  2. Zur Einstellung des Delay (Relais – Nachlauf) muss zunächst die Schutzfolie des 4-poligen Dipschalters entfernt werden. Gemäß folgender Tabelle müssen die jeweiligen Dipschalter entsprechend auf 0 bzw. 1 gestellt werden.
    K6 Dipschalter Delay Nachlauf Einstellungen
    Dipschalter Delay / Nachlauf
    1 2 3 4 Millisekunden Sekunden
    0 0 0 0 4000 4,000
    0 0 0 1 3750 3,750
    0 0 1 0 3500 3,500
    0 0 1 1 3250 3,250
    0 1 0 0 3000 3,000
    0 1 0 1 2750 2,750
    0 1 1 0 2500 2,500
    0 1 1 1 2250 2,250
    1 0 0 0 2000 2,000
    1 0 0 1 1750 1,750
    1 0 1 0 1500 1,500
    1 0 1 1 1250 1,250
    1 1 0 0 1000 1,000
    1 1 0 1 750 0,750
    1 1 1 0 500 0,500
    1 1 1 1 250 0,250

    Bei typischen Stromstoßschaltern ist ein Impuls von 250 Millisekunden ausreichend, es empfiehlt sich die Impulsdauer der Dokumentation des Stromstoßschalters zu entnehmen.

  3. Durch die jeweiligen Delay / Relais – Nachlauf Einstellungen wurden nun alle Relais (1-4) auf die vorgegebene Nachlaufzeit gesetzt. Mittels dem Dipschalter K5 lassen sich zusätzlich die 4 Relais für den Nachlauf deaktivieren. Im Auslieferungszustand sind alle Dipschalter (1-4) auf der Position 0, das heisst alle Relais schalten nun nach der vorgegebenen Nachlaufzeit ab.
    Um einzelne Relais standardmässig zu betreiben kann nun mittels dem K5 Dipschaltern der Standardbetrieb (ohne Nachlauf) aktiviert werden. Jeder der 4 Dipschalter steuert dabei das jeweilige Relais
    Dipschalter 1 = Relais 1, Dipschalter 2 = Relais 2,…Um den Delay Nachlaufmodus zu deaktivieren muss nun der jeweilig K5 Dipschalter lediglich auf die Position 1 gestellt werden.

Beispiel Relais 1 soll als Taster mit einer Impulsdauer von 500 Millisekunden, Relais 2, 3 und 4 sollen ohne Nachlauf schalten



  1. S1 Schalter : Position 1
  2. K6 Schalter : Dip 1 = 1, Dip 2 = 1, Dip 3 = 1, Dip 4 = 0
  3. K5 Schalter = Dip 1 = 0, Dip 2 = 1, Dip 3 = 1, Dip 4 = 1
